WIKA 990.27

Розділювач WIKA 990.27 для нафтохімічної та переробної промисловісті з високими вимогами до точності вимірювань.

Мембранні розділювачі виробництва WIKA, модель 990.27 за конструкцією відносяться до класу роздільників фланцевого виконання, модель розроблена для застосування в хімічній, нафтохімічній і відповідальних сферах промисловості.

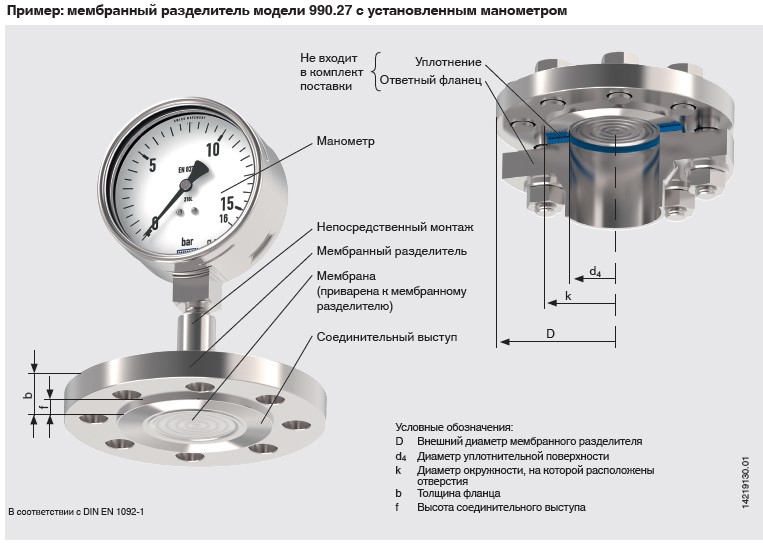

Мембранні розділювачі моделі 990.27 застосовують для передачі тиску сильно в'язких, корозійних, кристалізованих речовин, роздільник може бути зібраний в зборі з манометром, або датчиком тиску.

Максимальний тиск, за якого можна використовувати цей тип розділювача, - 400 бар, мінімальний тиск - 25 мбар.

Датчик тиску може бути зібраний з роздільником за кількома схемами:

1)    безпосередньо

2)     через охолоджувальний елемент

3)     через капіляр

В разі складання через подовжувальний капіляр, потрібно вказати відповідні довжини (від 1 до 15 метрів).

Роздільники моделі WIKA 990.27 можуть бути виготовлені в різних типорозмірах, від DN25 до DN125, водночас маса мембранного розділювача відповідно становить 1,5 кг і 42,7 кг.

Залежно від поставленого завдання і максимальної температури застосування, можна вибирати різні матеріали, які будуть контактувати з вимірюваним середовищем.

Наведено невеликий список можливий матеріалів і максимальну температуру, за якої вони можуть застосовуватися для вимірювання тиску:

-    Нерж. сталь марок (1.4435,1.4541, 1.4571,1.4462) - до 400 °С.

-    Монель 400 - до 400 °С

-    Інконель 600 - до 400 °С

-    Інколой 825 - до 400 °С

-    Тантал - до 400 °С

-    Гастеллой С276 - до 400 °С

-    Цирконій - до150 °С

-    Срібні сполуки - до 150 °С

-    PTFE, PFA - до 260 °С

Також можливе використання інших матеріалів, що контактують із середовищем.

Мембранні розділювачі виробництва WIKA знаходять дуже широке застосування у всіх промислових завданнях, контрольно-вимірювальні прилади в зборі з розділювачами марки 990.27 надійні, довговічні, мають стабільні вимірювальні характеристики і користуються широкою популярністю серед інженерно-технічного персоналу на виробничому підприємстві.

Мембранні розділювачі виробництва WIKA знаходять дуже широке застосування у всіх промислових завданнях, контрольно-вимірювальні прилади в зборі з розділювачами марки 990.27 надійні, довговічні, мають стабільні вимірювальні характеристики і користуються широкою популярністю серед інженерно-технічного персоналу на виробничому підприємстві.

Приклад виконання вимірювальної системи з розділювачем WIKA 990.27

Перетворювач тиску WIKA S-20 в комплекті з мембранним розділювачем

Діапазон тиску 0...6 бар;

Вихідний сигнал:4...20 мА, 2-провідний

Напруга живлення: 8 ... 35 В пост. струму

Перетворювач тиску, модель S-20

Нелінійність: 0,5% BFSL (метод «найкращої прямої»)

Межа надлишкового тиску: 3-кратна

Приєднання до процесу: мембранний роздільник;

Ущільнення: без

Електричне підключення: кутовий роз'єм DIN 175301-803 A, включаючи відповідний штекер

Призначення клем електричного підключення: U+=1, U-=2

Допустима температура середовища: змінено через мембранний роздільник

Стійкість до ударів і вібрації: 100 g удар, 20 g вібрація

Дозволи: cULus

Температура навколишнього середовища, мінімум: + 10°C

Температура навколишнього середовища, максимум: + 40°C

Розділювач середовищ, фланцевий, зовнішня мембрана

Технічні характеристики згідно з типовим листом: DS 99.27

Мембранний розділювач: модель 990.27

Стандарт приєднання до процесу: за EN 1092-1

Приєднання до процесу: DN 25

Номінальний тиск: PN 16

Ущільнювальна поверхня: форма B1

Матеріал верхньої частини / основний матеріал: Нержавіюча сталь 1.4404 (316L); UNS S31603

Матеріал мембрани: нержавіюча сталь 1.4435 (316L); UNS S31603

Матеріал ущільнювальної поверхні: нержавіюча сталь 1.4404 (316L); UNS S31603
