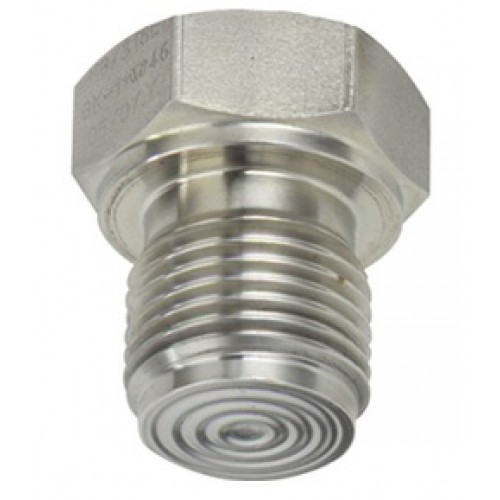

Мембранний розділювач WIKA 990.36 з фронтальною мембраною різьбове виконання.

Можливо закодувати різні діапазони тиску, вибрати потрібні діаметри корпусу манометра.

Розташування штока: аксіальне і радіальне.

Представлений на відео мембранний розділювач використовується на цегляному виробництві.

Мембранний розділювач середовищ для вимірювання тиску абразивних матеріалів.

До абразивних матеріалів можна віднести пісок, порошок, воду з включеннями твердих частинок тощо.

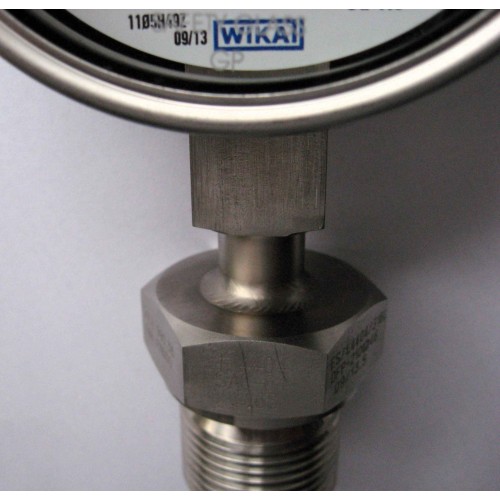

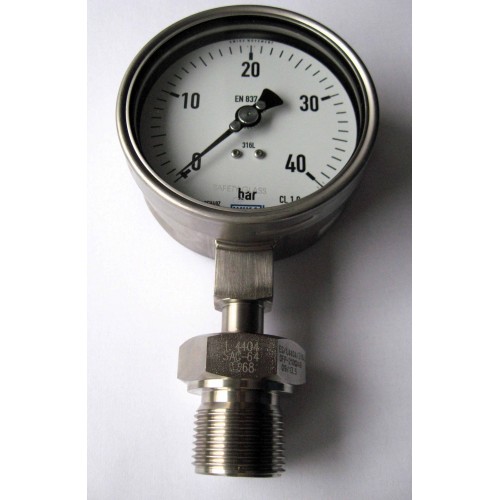

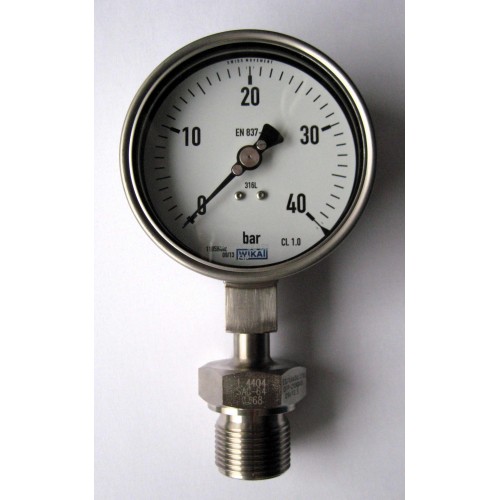

Манометр виготовлений повністю з нержавіючої сталі, діапазон тиску від 0 до 40 бар, діаметр корпусу 100 мм, клас точності 1.0, виробник WIKA

(Німеччина).

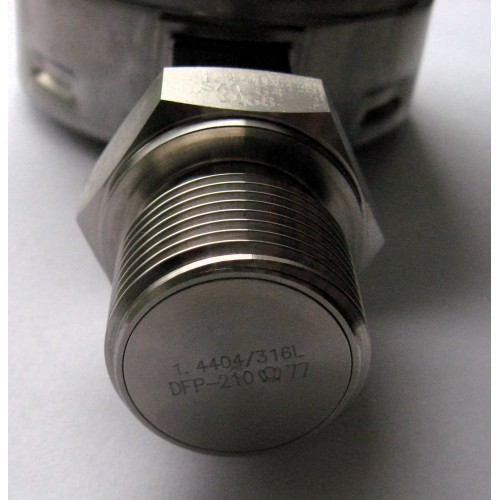

Мембранний розділювач 990.36 із захисним диском, який не чутливий до ударних впливів вимірюваного абразивного середовища.

Збільшено товщину захисного диска мембранного розділювача.

Слід зазначити, що в разі виходу з ладу мембранного розділювача прилад ремонту не підлягає.

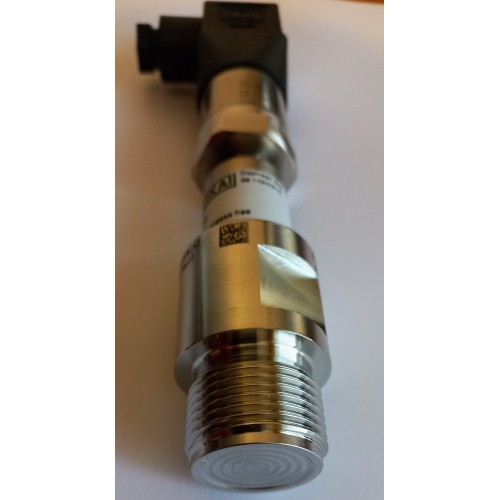

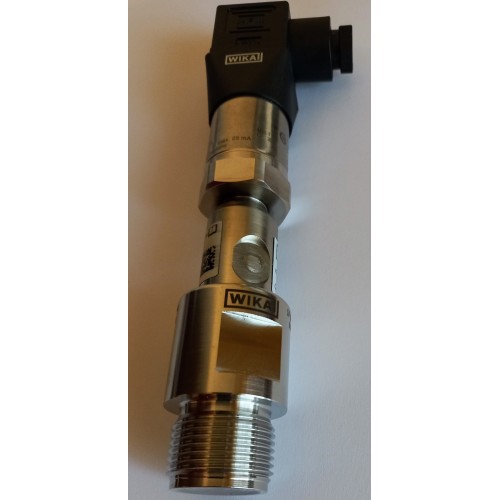

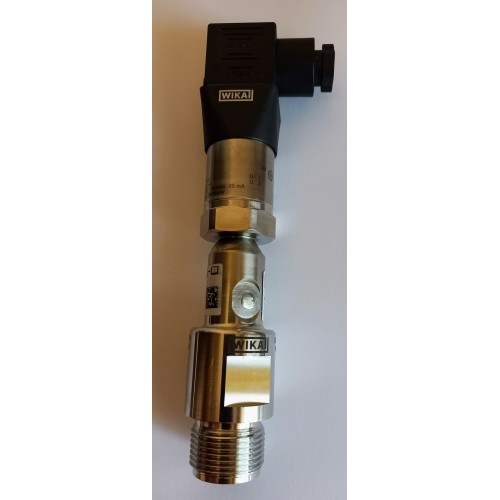

Мембранний розділювач може працювати в зборі як з манометром, так і з датчиком тиску.

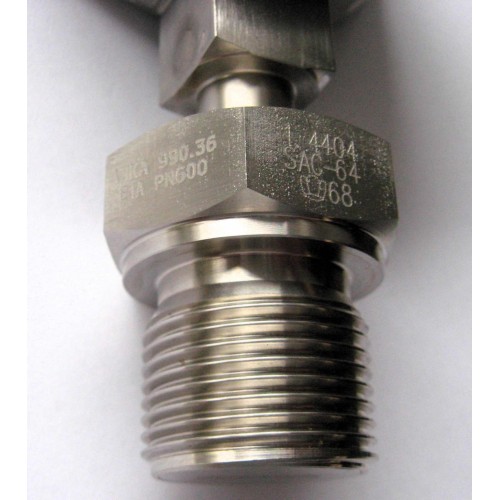

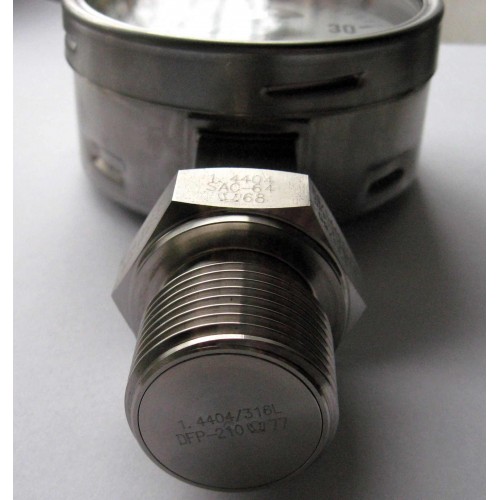

Зовнішнє різьблення розділювача G1, можна замовити інші параметри різьблення, є залежність параметрів різьблення від діапазону тиску.

Мембранний розділювач WIKA 990.36 широко застосовується в комплекті з обладнанням для лиття бетону, гіпсу, на обладнанні для прокладання

тунелів, на гірничому, переробному обладнанні.

Наведений на відео контрольно-вимірювальний прилад буде використовуватися для вимірювання тиску глини на цегельному заводі в Україні.

Виконання без гідрозаповнення корпусу манометра.

Мембранні розділювачі в більшості випадків застосовуються для:

вимірювання високих тисків.

вимірювання тиску кристалізованих і сильно в'язких середовищ (тиск глини на цегельних заводах тощо).

лакофарбові лінії та інші технологічні процеси.

Можна виділити деякі особливості мембранних розділювачів WIKA 990.36:

відсутність мертвих зон.

невеликі розміри.

спеціальне покриття для вимірювання тиску абразивних середовищ.

Манометр з мембранним розділювачем WIKA для вимірювання тиску абразивних середовищ.

Для вимірювання тиску абразивних середовищ рекомендується використовувати мембранні розділювачі WIKA 990.36. Прилад опціонально може

мати захисний диск на фронтальній мембрані, за допомогою захисного диска з нержавіючої сталі досягається збільшення товщини фронтальної

мембрани (підвищення механічної міцності).

Для прикладу, зробимо підбір обладнання:

Обираємо різьбове підключення мембранного розділювача для вимірювання абразивних середовищ.

Мембранний розділювач 990.36

Виведення інформації на механічний вимірювальний елемент (вибираємо модель манометра 232.50.100).

Пряме приєднання.

Мінімальна температура процесу 0 С.

Максимальна температура процесу 80 С.

Заповнення - KN2, силіконове масло для загальних застосувань.
