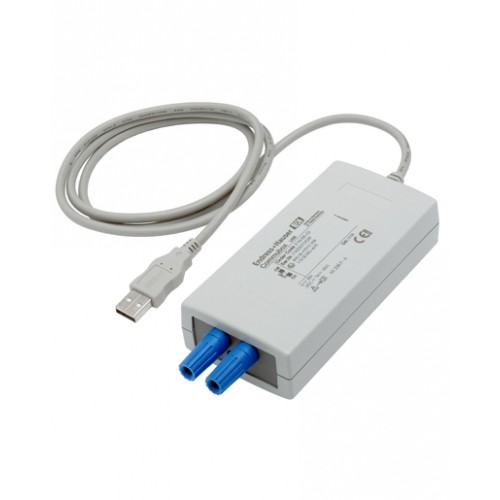

Commubox FXA195 Endress+Hauser.

Застосовують для перетворення сигналів протоколу HART для USB-порту.

Можливе ATEX виконання.

Для підключення датчиків з HART протоколом до ПК.

Область застосування.

Commubox FXA195 використовується для підключення перетворювачів в іскробезпечному виконанні з підтримкою протоколу HART до USB-порту персонального комп'ютера або ноутбука. Це дає можливість здійснювати дистанційне керування перетворювачами за допомогою робочих програм Endress+Hauser FieldCare і ReadWin

Живлення на Commubox FXA195 подається через USB - порт. Живлення подається по кабелю з адаптером 4 мм/2 мм

Переваги.

■Віддалене налаштування польових пристроїв безпосередньо з диспетчерської або в будь-якому місці струмового контуру.

■ Повна підтримка робочих програм FieldCare і ReadWin.

■ Служить для підключення до іскробезпечних електричних мереж

(4...20 мА).

■ Реакційна інертність згідно з IEC 61508 при підключенні до контурів 4...20 мА SIL 2.

■ Перемикається резистор зв'язку.

Принцип дії та архітектура системи.

Під час керування за протоколом HART перетворювач піддається мінімальному навантаженню 250 Ом.

Примітка

Не допускайте перевищення максимального повного навантаження для перетворювача Smart.

Примітка

Резистор зв'язку (270 Ом), вбудований у пристрій Commubox, не можна під'єднувати паралельно до точки живлення з напругою вище 15 В. Під час використання резистор завжди потрібно замикати на контур ланцюга 4...20 мА.

Примітка.

Якщо Commubox FXA195 використовувався в установці для вибухобезпечного застосування, його не слід використовувати в установках для вибухонебезпечного застосування, оскільки існує небезпека ненавмисного перевантаження захисних ланцюгів, що призводить до їхньої несправності.
