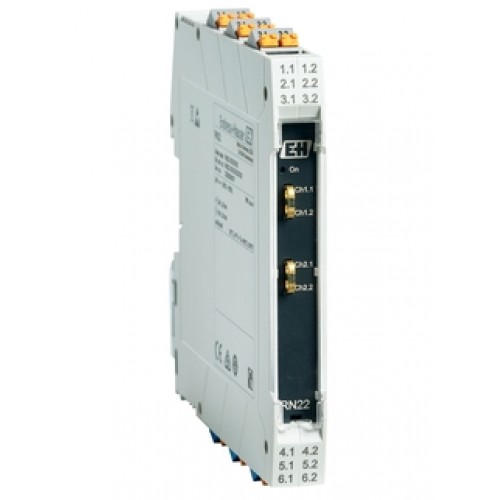

Активний бар'єр іскрозахисту RN22 або подвоювач сигналу, без впливу на HART протокол.

Характеристики.

Вхід

0/4...20 мА / HART

Вихід

0/4 ... 20 мА / HART

активний/пасивний

Живлення: 24 В постійного струму

Конструкція виробу.

Активний бар'єр іскрозахисту, 1-канальне виконання.

Бар'єр іскрозахисту використовується для передавання та гальванічної розв'язки сигналів 0/4 до 20 мА.

Прилад оснащений активним/пасивним струмовим входом, до якого можна безпосередньо під'єднати 2-провідний або 4-провідний перетворювач.

Вихід приладу може працювати в активному або пасивному режимі. Після цього струмовий сигнал стає доступним для ПЛК/контролера або іншого елемента приладового оснащення через вставні (або, опціонально, швидкозатискні) клеми.

Сфера застосування.

Одно- або 2-канальний активний бар'єр RN22 живить аналогові вимірювальні кола і системи безпеки до рівня SIL 2 (SC 3).

Іскробезпечний, прозорий інтерфейс HART® встановлює надійний зв'язок між польовими пристроями і системою керування процесом.

Передача аналогового сигналу від 0/4 до 20 мА (NAMUR NE 43) і гальванічна розв'язка.

Іскробезпека для роботи у вибухонебезпечних зонах (Зона 2).

Двонаправлений зв'язок HART® (прозорий).

Можливість 2- і 4-провідного підключення для приладів у вибухонебезпечних зонах (зони 0/20).

Діапазон робочих температур: -40 ... 60 °C

Переваги.

Іскробезпечний інтерфейсний пристрій, придатний для використання в безпечних приладових системах до SIL 2 (SC 3) відповідно до IEC 61508.

Швидке і просте підключення за допомогою гвинтових або вставних клем або живлення через Т-образний роз'єм шини живлення.

Легкий доступ до передніх з'єднувальних відводів HART® на лицьовій стороні.

Компактний корпус: до двох каналів на 12,5 мм (0,49 дюйма) для ефективного використання простору в шафах управління.

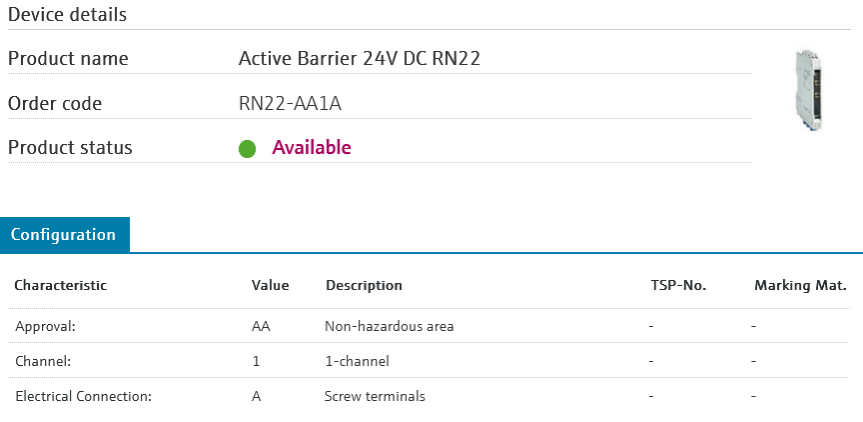

Приклад виконання активного бар’єру 24V DC RN22
