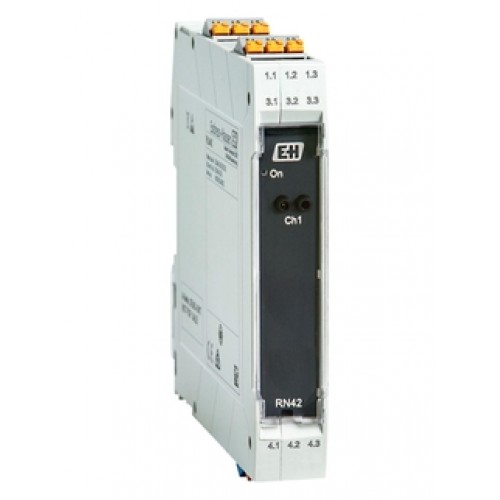

Активний бар'єр іскрозахисту RN42, без впливу на протокол HART.

1-канальний активний бар'єр іскрозахисту з широкодіапазонним джерелом живлення для безпечного поділу стандартних сигнальних ланцюгів 0/4-20 мА, без впливу на HART протокол.

Конструкція виробу.

Активний бар'єр іскрозахисту, 1-канальне виконання.

Бар'єр іскрозахисту використовується для передавання та гальванічної розв'язки сигналів 0/4 до 20 мА/HART.

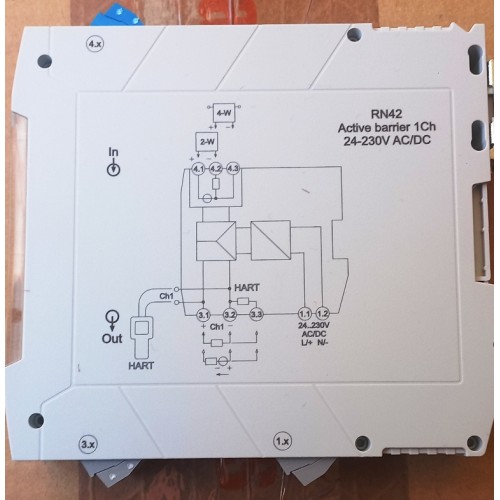

Прилад оснащений активним/пасивним струмовим входом, до якого можна безпосередньо під'єднати 2-провідний або 4-провідний перетворювач.

Вихід приладу може працювати в активному або пасивному режимі.

Після цього струмовий сигнал стає доступним для ПЛК/контролера або іншого елемента приладового оснащення через вставні (або, опціонально, швидкозатискні) клеми.

Застосування.

- 1-канальний активний бар'єр іскрозахисту з широкодіапазонним джерелом живлення.

- Передача і гальванічна розв'язка аналогових сигналів 0/4-20 мА, опціонально можливе постачання в іскробезпечному виконанні (Ex-ia) для роботи з сигналами з вибухонебезпечної зони.

- Двоспрямоване передавання цифрових сигналів зв'язку HART.

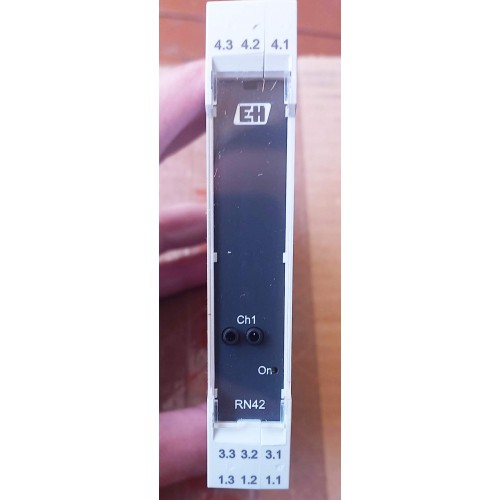

З'єднувальні гнізда вбудовані в передню панель для зв'язку за протоколом HART.

- Джерело живлення для перетворювачів, які отримують живлення від струмової петлі.

Напруга живлення перетворювача > 16,5 В.

- Для використання в системах забезпечення безпеки аж до рівня SIL 2 (SC 3) згідно зі стандартом МЕК 61508 (поставляється на замовлення).

- Для температури навколишнього середовища -40 до +60 °C.

Переваги.

- Широкодіапазонне джерело живлення, 19.2 до 253 В змінного/постійного струму.

- Вхід 0/4-20 мА, з подачею живлення або без подачі живлення.

- Вихід 0/4 до 20 мА, активний або пасивний.

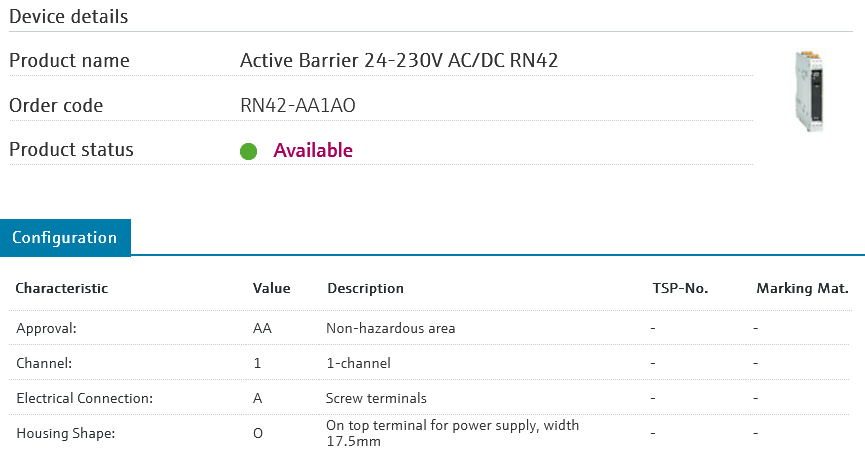

Приклад виконання активного бар'єру іскрозахисту RN42
