Фланцева захисна гільза TW10.

Застосування.

Нафтохімічна промисловість.

Для високих технологічних навантажень.

Особливості.

Конструкція для важких умов експлуатації.

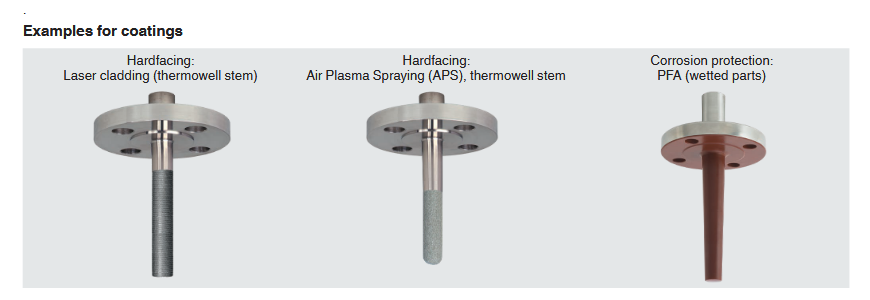

Покриття для корозійних або абразивних технологічних навантажень.

Можливі форми термокамер: конічні, прямі, ступінчасті.

Конструкція TW10-F: версія з повним проварюванням.

Конструкція TW10-P, TW10-R: з подвійним зварним швом.

Конструкція TW10-S, TW10-B: конструкція з гвинтовим зварюванням.

Конструкція TW10-W: кована версія без зварного з'єднання.

Опис.

Термокамери серії TW10 з фланцевим з'єднанням підходять для використання з численними електричними та механічними термометрами від WIKA.

Завдяки міцній конструкції ці термокамери міжнародного дизайну є першим вибором для використання в хімічній та нафтохімічній промисловості, а також у будівництві заводів.

Приклад виконання захисної гільзи TW10.

Фланцевий термокожух TW10, суцільнотокарний

Технічні характеристики відповідно до технічного паспорта: TW 95.10

Варіанти зварювання: зварювання з повним проплавленням

Тип термокожуха: конічний

Одиниця виміру: метрична (мм)

Розмір фланця: ASME 1 1/2 дюйма

Номінальний тиск: клас 150

Поверхня фланця: RF (піднята поверхня)

Підключення до термометра [N]: 1/2 NPT внутрішня

Розмір труби / внутрішній діаметр сопла: WIKA (стандарт Німеччини)

Довжина вставки [U]: 300 мм

Довжина головки [H]: 57 мм

Матеріал фланця: нержавіюча сталь 316/316L

Матеріал: нержавіюча сталь 316/316L

Діаметр стрижня [Bd або F2]: 30 мм

Розмір отвору [B або d1]: 0,260 дюйма (6,6 мм)

Діаметр основи [Q]: 25 мм

Діаметр кінчика [V або F3]: 19 мм

Глибина отвору / довжина стрижня (США) [A]: 350 мм

Товщина кінчика [Tt]: 0,250 дюйма (6,4 мм)

Модель: TW10
