Захисна гільза TW20.

Застосування.

Нафтохімічна промисловість.
Для високих технологічних навантажень.

Особливості.

Різні розміри для стандартизованих зварних муфт.

Міжнародний стандарт.

Можливі форми термокамер:

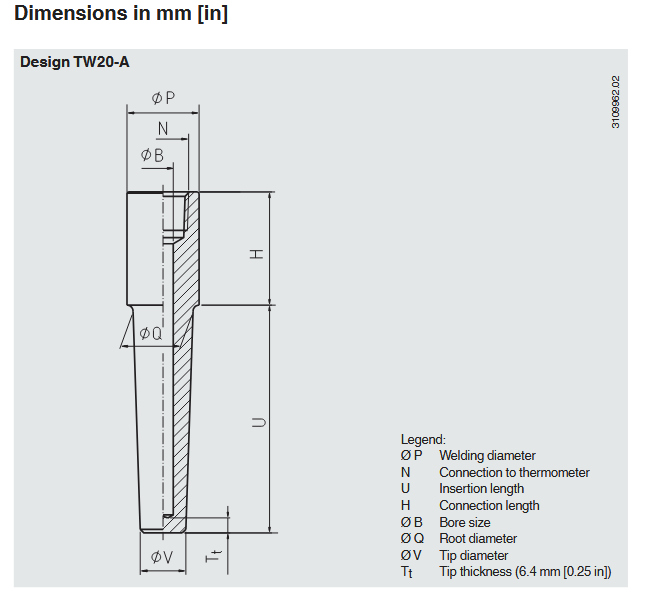

Конструкція TW20-A: конічна.

Конструкція TW20-B: пряма.

Конструкція TW20-C: ступінчаста.

Приклад виконання захисної гільзи TW20.

TW20 P=26,7 мм 1/2 NPT внутрішня різьба U=200 мм B=0,335 дюйма (8,5 мм) SS316/316L

Діаметр зварювання: 26,7 мм

Підключення до термометра [N]: 1/2 NPT внутрішня різьба

Тип термокожуха: конічний

Довжина головки [H]: 45 мм

Довжина вставки [U]: 200 мм

Діаметр основи [Q]: 19 мм

Діаметр кінчика [V або F3]: 16 мм

Розмір отвору [B або d1]: 0,335 дюйма (8,5 мм)

Глибина отвору / довжина стрижня (США) [A]: 238 мм

Технічні характеристики згідно з технічним паспортом: TW 95.20
