Захисна гільза, приварна або з фланцем (цільноточена) TW55-6, TW55-7

Застосування.

Хімічна промисловість, технологічні процеси, апаратобудування.

Для високих технологічних навантажень.

Особливості.

Версія відповідно до DIN 43772

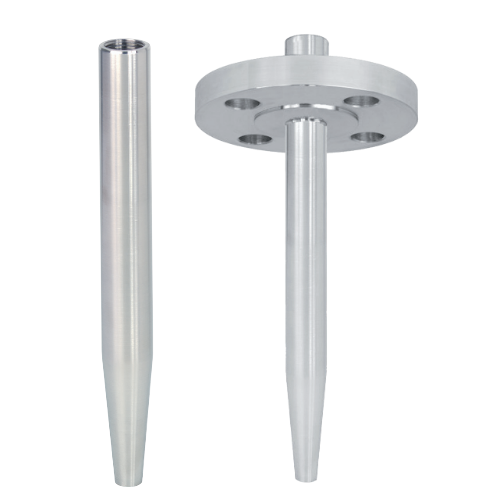

Модель TW55-6: форма 4 для вварювання

Модель TW55-7: форма 4F з фланцем

Для висококорозійностійкого покриття (TW55-7)

Стандартне виконання.

Матеріал захисної гільзи: нержавіюча сталь 1.4571, 316/316L. Вуглецева сталь 1.0460, 1.5415, 1.7335, 1.7380

Технологічне приєднання.

 Зовнішній діаметр захисної гільзи (діаметр головки) Ø 18 мм, Ø 24 мм, Ø 26 мм, Ø 32 мм.

Приклад виконання захисної гільзи TW55

Термокожух TW55, суцільноточений DIN 43772 (форма 4,4F)

Технічні характеристики згідно з технічним паспортом: TW 95.55

Тип термокожуха: форма 4 (зварювальне з'єднання)

Діаметр стрижня [Bd або F2]: 24 мм

З'єднання з термометром [N]: M18 x 1,5 внутрішнє

Розмір отвору [B або d1]: 0,276 дюйма (7,0 мм)

Матеріал: нержавіюча сталь 1.4571

Загальна довжина [L]: 200 мм

Довжина вставки [U1]: змінна

Довжина конуса [U]: 65 мм

Діаметр кінчика [V або F3]: 12,5 мм
