Регульований поршневий клапан WIKA 910.13 для захисту від перевантаження тиском.

Застосування

Захист від надлишкового тиску, який виходить за межі діапазону шкали приладу для вимірювання тиску.

Особливі характеристики

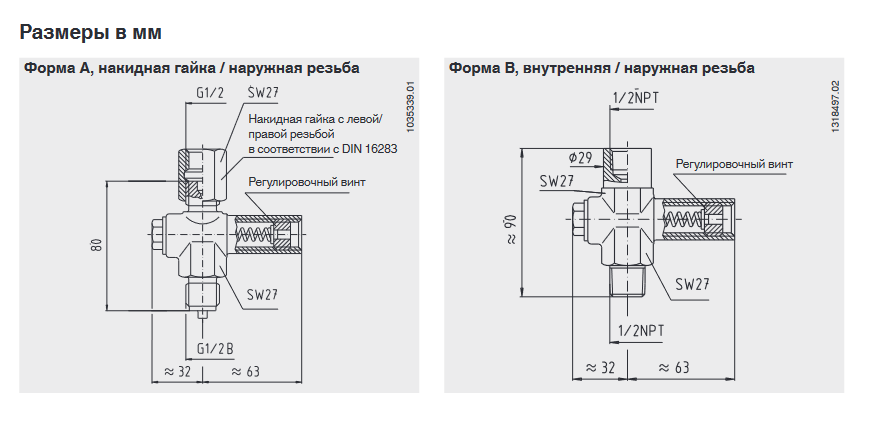

Виконання з напірним приєднувальним різьбленням форми А або форми В.

Номінальний тиск до 600 бар.

Захист від надлишкового тиску до 1 000 бар.

Вакуумний захист.

Опис

При нормальному тиску пружина утримує клапан у відкритому стані.

В разі перевищення значення уставки за тиском сила впливу на пружину стає більшою за силу її стиснення і клапан закривається.

Клапан залишається закритим, поки тиск у системі на впаде приблизно на 25 % нижче за тиск закриття клапана, після чого сила стиснення

пружини відкриє клапан.

Заводське налаштування

Тиск закриття встановлюється на половину діапазону відповідного налаштування.

Цей захист від надлишкового тиску не підходить для використання в якості регулятора або для цілей контролю та регулювання.

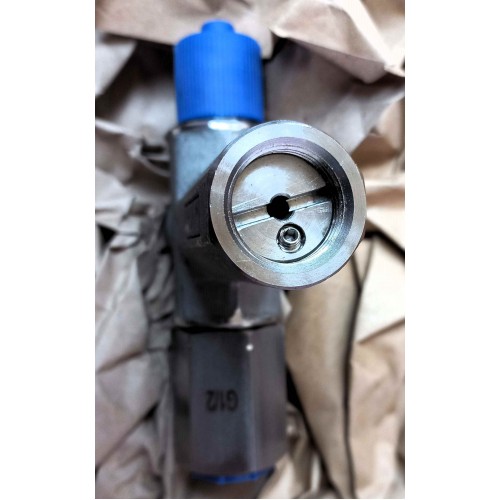

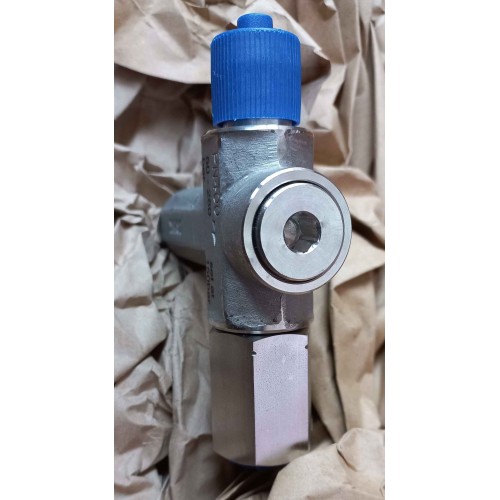

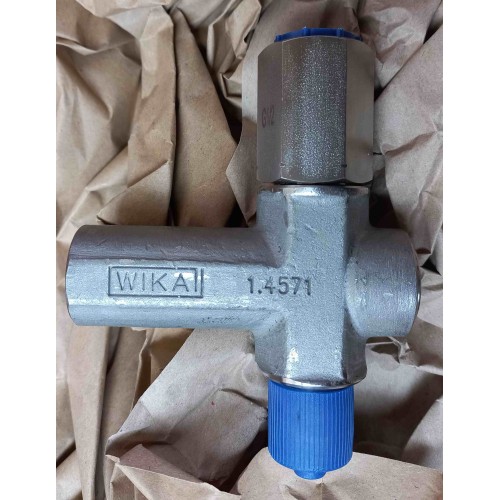

Приклад виконання поршневого клапану

Пристрій захисту від перевантаження, регульований

Специфікація за типовим листом: AC 09.04

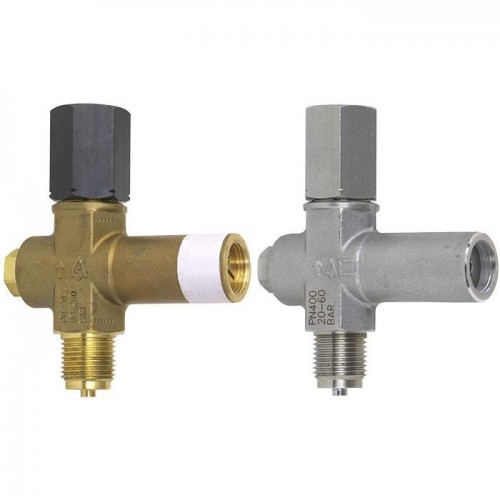

Корпус клапана з латуні або CrNi сталі 1.4571

Матеріал: Нержавіюча сталь 316Ti

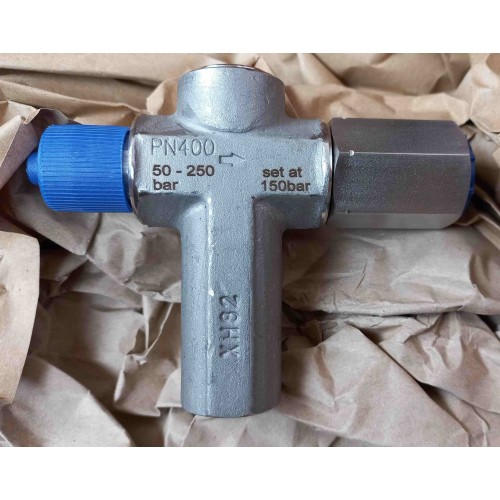

Діапазон уставки: 50...250 бар

Ущільнювальний матеріал: FPM (еластомер на основі фторо-каучуку)

Допустима температура процесу: -10...+80°C

Приєднання до процесу + до засобу вимірювання: G 1/2 B зовнішня + G 1/2 LH-RH муфта

Overpressure safety: 1000 bar

Значення уставки: Заводська уставка

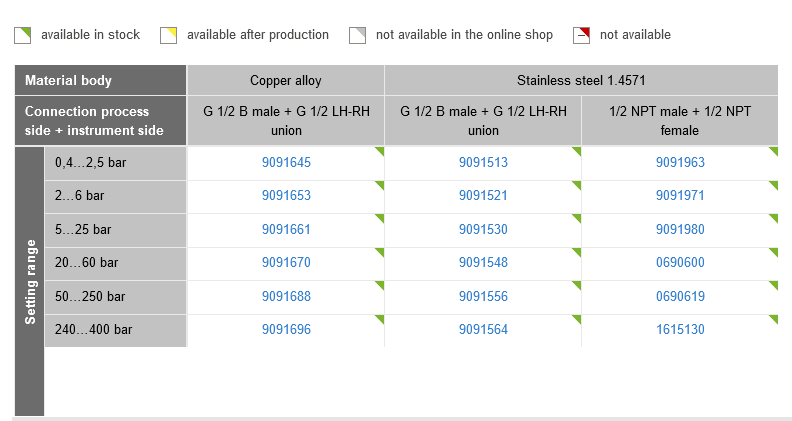

Стандартні артикули
