Вентильний блок (маніфольд) для приладів вимірювання диференціального тиску 3-, 5-вентильний блок.

Вентильні блоки, моделі WIKA IV30, IV31, IV50 і IV51.

Застосування.

Цей тип запірної арматури використовують під час монтажу/демонтажу диференціальних приладів вимірювання тиску.

Клапани запірні, вирівнювальні та вентиляційні для приладів вимірювання перепаду тиску.

Для газоподібних і рідких агресивних середовищ, які не мають високої в'язкості або кристалізації, також в агресивних середовищах.

Переробна промисловість: нафтогазова, нафтохімічна, хімічна промисловість, виробництво електроенергії, водопостачання та водовідведення.

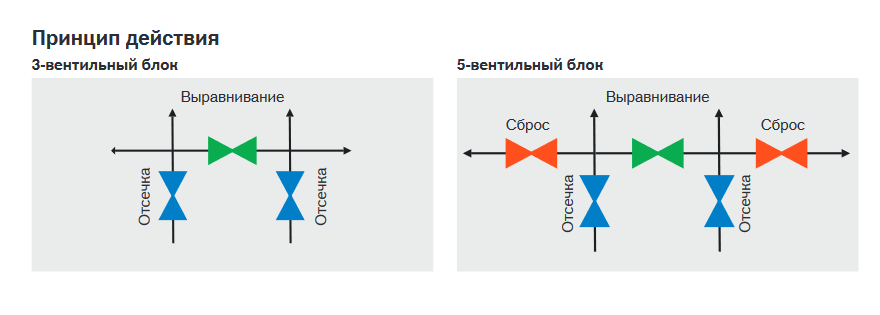

В 3-х вентильному маніфольді WIKA два клапани перекривають подачу тиску до приладу, третій клапан вирівнює тиск між сторонами високого і низького тиску.

В 5 вентильному маніфольді WIKA є можливість скинути тиск зі сторони високого та низького тиску через дренажний клапан.

Перевага наведеної конструкції полягає у використанні наконечника штока, що не обертається, внаслідок чого зменшується знос елементів ущільнювачів маніфольда, термін служби вентильного блоку WIKA значно збільшується.

Стандартизовані міжцентрові відстані 37 мм і 54 мм, придатні для диференціальних манометрів WIKA та широко використовуваних технологічних перетворювачів.

Сідло клапана перевірено на герметичність згідно зі стандартом ISO 5208 рівень витоку А.

Підвищена безпека роботи завдяки конструкції кришки, що захищає від вибухів, особливо в умовах застосування з високим тиском.

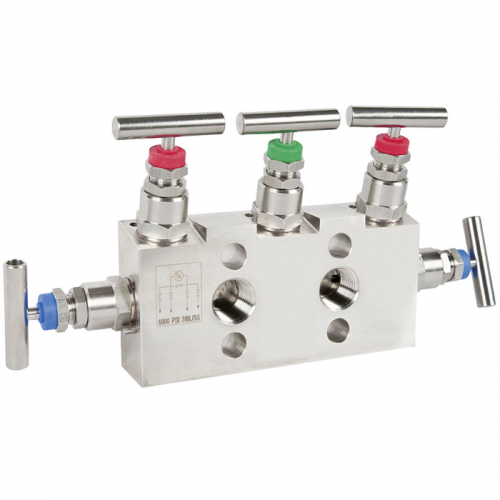

Приклад виконання 3-вентильного блоку WIKA IV30.

Стандартна модель, міжцентрова відстань: 37 мм.

Кутове, манометр диференціального тиску.

1/2 NPT зовнішня - G 1/2 зовнішня, накидний гвинт.

Матеріал корпусу: нержавіюча сталь 316/316L - 1.4401/1.4404 - S31600/S31603.

З отворами для кронштейна.

Номінальний тиск: 6000 psi / 420 бар.

Матеріал ущільнення: фторопласт (PTFE).

NACE MR0175 Sour Gas Service & Inspection сертифікат 3.1, EN 10204, матеріал всіх змочуваних частин.

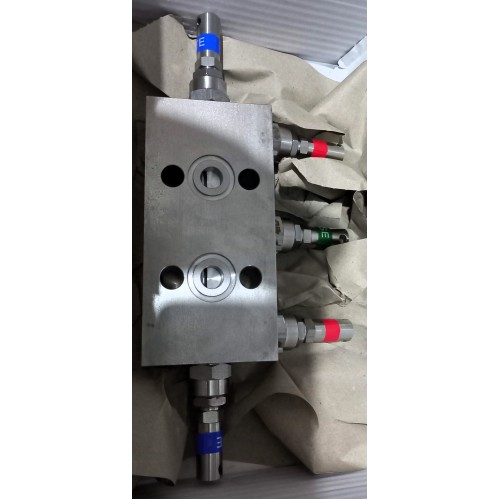

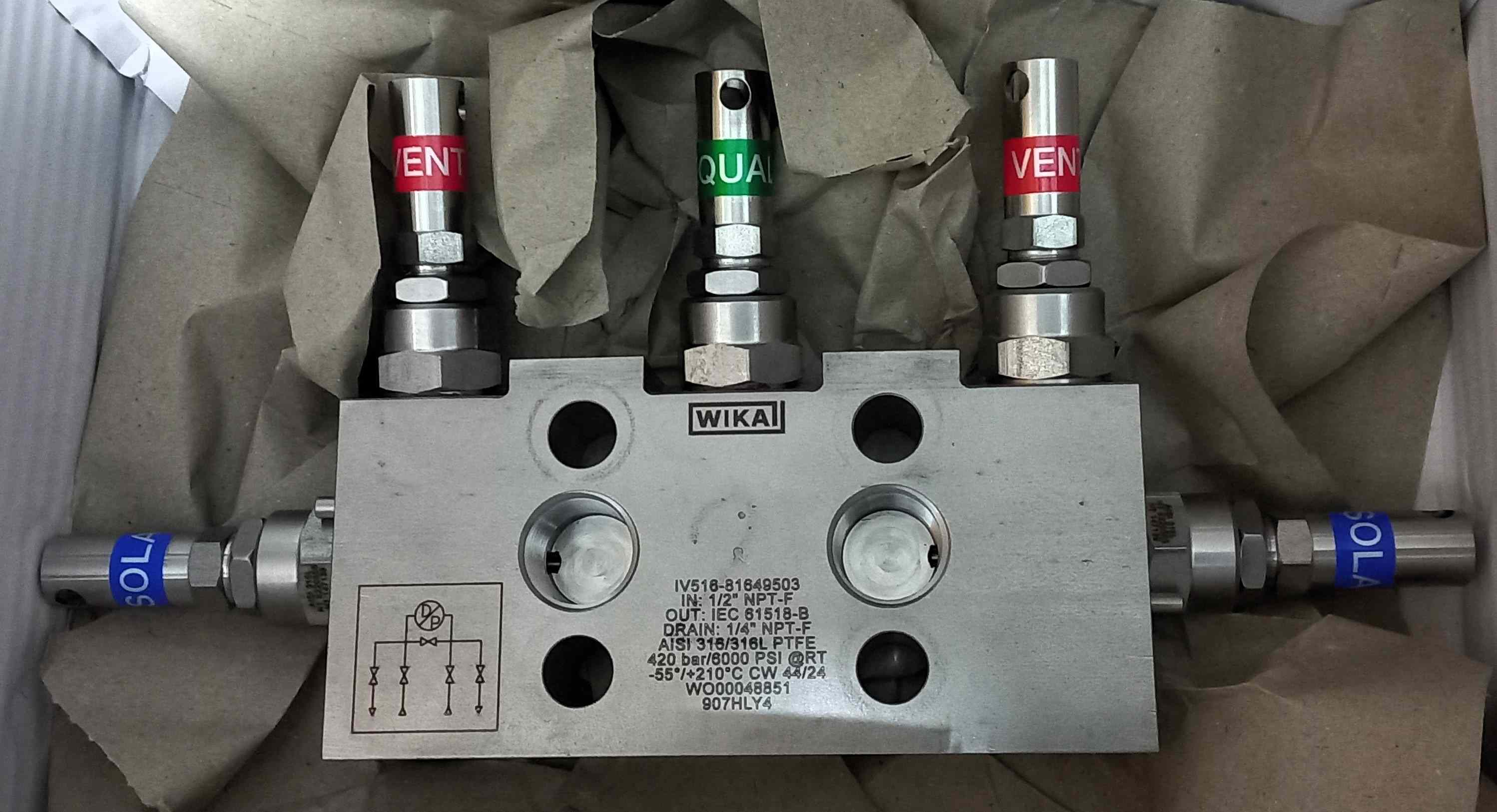

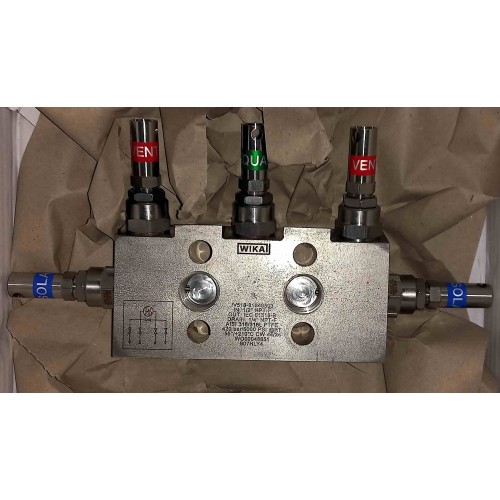

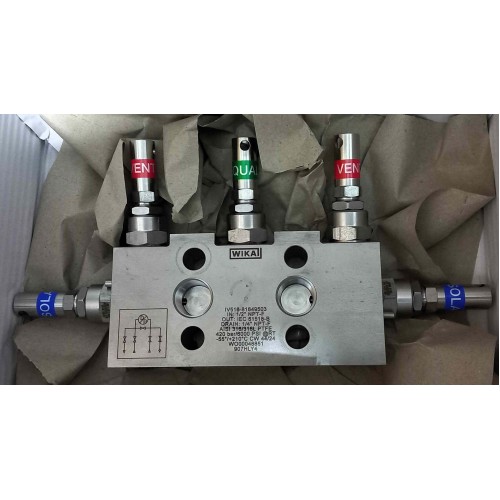

Приклад виконання 5-вентильного блоку WIKA IV516.

Запірний вентиль IV516 кутовий

Міжцентрова відстань: 54 мм

Різьба 1/2 NPT внутрішня - IEC 61518-B

Матеріал корпусу: нержавіюча сталь 316/316L - 1.4401/1.4404 - S31600/S31603

З отворами для кронштейна

Вентиляційне з'єднання: 1/4» NPT внутрішня з заглушкою

Номінальний тиск: 6000 psi / 420 бар

Матеріал ущільнення: фторопласт (PTFE)

Варіанти кришки: всі із захистом від розкриття

Болти для маніфольдів: з нержавіючої сталі, A4-70

NACE MR0175 Sour Gas Service & Inspection сертифікат 3.1, EN 10204, матеріал всіх змочуваних частин
