Масовий витратомір Proline Promass F 300 Endress+Hauser.

Галузі застосування.

Харчова, переробна промисловість.

Можливе ATEX виконання.

До 3-х плат з різними типами вихідних сигналів.

Максимальна температура робочого середовища: 350 С

Переваги використання приладу

- Найвища безпека процесу - стійкість у мінливих і складних умовах

- Менше точок вимірювання процесу - багатопараметричне вимірювання (витрата, густина, температура).

- Компактний монтаж - вхідні/вихідні ділянки непотрібні

- Повний доступ до технологічної та діагностичної інформації - кілька вільно настроюваних входів/виходів та інтерфейс Ethernet

- Скорочення складності та варіативність – довільне налаштування входів і виходів

- Вбудована самоперевірка - технологія Heartbeat

Номінальні діаметри: DN08 ... DN250

Велика кількість модулів з вихідними сигналами.

Матеріал вимірювальної трубки: нержавіюча сталь, alloy C-22

Механічне підключення: фланцеве, tri-Clamp, та ін.

Точність вимірювань: 0,1% (преміум калібрування 0,05%)

Вихідний сигнал: 4-20 мА HART, імпульсний, частотний, PROFIBUS, Modbus, EtherNet, Foundation та ін.

Можливо закодувати рознесену версію з довжиною кабелю 10 м.

Величини, що вимірюються безпосередньо

- Масова витрата

- Густина

- Температура

Величини, що обчислюються

- Об'ємна витрата

- Скоригована об'ємна витрата

- Еталонна густина

Вимірювання густини

Безперервно збуджувані коливання вимірювальної трубки виникають строго на її резонансній частоті.

Зміна маси і, отже, густини коливальної системи (що складається з вимірювальної трубки і технологічного середовища) призводить до відповідної автоматичної корекції частоти

коливань.

Таким чином, резонансна частота залежить від для розрахунку сигналу густини.

Вимірювання об'ємного потоку

Крім вимірювання масової витрати, прилад використовується для розрахунку об'ємної витрати.

Вимірювання температури

Для розрахунку коефіцієнта компенсації температурного впливу визначається температура вимірювальної трубки.

Цей сигнал відповідає робочій температурі і також використовується як вихідний сигнал.

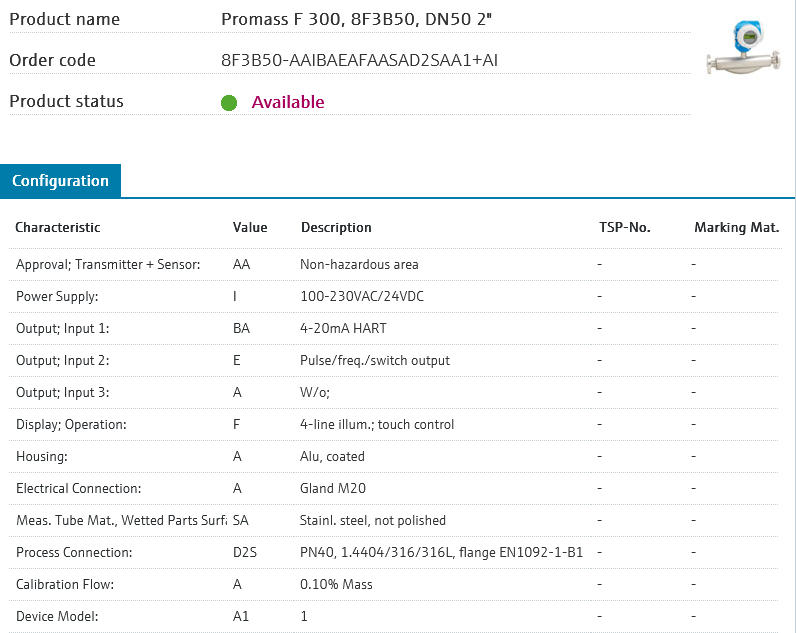

Приклад виконання масового витратоміру Promass F 300, 8F3B50, DN50 2"
