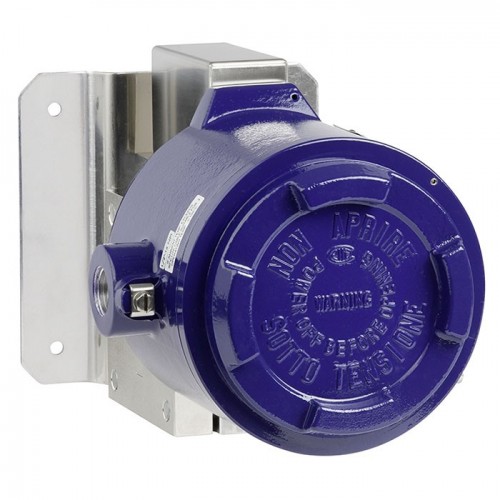

Реле перепаду тиску WIKA DA, DA10. Вибухозахищений корпус Ex d.

Застосування.

Контроль тиску та керування процесами.

Критично важливі для безпеки застосування в загальних технологічних приладах, особливо в хімічній і нафтохімічній промисловості, нафтогазовій промисловості, енергетиці, в т.ч. на атомних електростанціях, водопостачанні та водовідведенні, гірничодобувній промисловості

Для газоподібних, рідких і агресивних середовищ, в тому числі в агресивному середовищі.

Фільтрація і контроль рівня.

Особливості.

Для перемикання електричних навантажень не потрібне джерело живлення.

Міцний корпус вимикача з алюмінієвого сплаву, IP66, NEMA 4X.

Діапазони налаштувань від 0 ... 16 мбар до 0 ... 40 бар з високим статичним і високим одностороннім тиском до 160 бар.

Повторюваність: ≤ 1 % діапазону.

1 або 2 незалежні уставки, SPDT або DPDT, висока потужність перемикання до 250 В змінного струму, 20 А.

Всі матеріали, що контактують з рідиною, в стандартній комплектації виготовлені з нержавіючої сталі.

Для застосувань з особливими вимогами до деталей, що контактують з рідиною, доступна версія з Monel®.

Завдяки використанню мембранної вимірювальної системи, реле перепаду тиску моделі DA є надзвичайно надійним і гарантує оптимальні робочі характеристики і найвищі показники вимірювання з повторюваністю менше 1 % діапазону.

Технологічне з'єднання з міжосьовою відстанню 54 мм нижнього кріплення дозволяє легко і зручно монтувати стандартний клапанний колектор.

Стандартне виконання.

Модель DA

Подвійна мембрана з передавальним валом, без ущільнювальних елементів.

Модель WIKA DA10

Одна мембрана з передавальним валом без ущільнювальних елементів.

Тільки для чистого газу або парів, що не конденсуються.

Корпус перемикача: алюмінієвий сплав, що не містить міді, з покриттям епоксидною смолою, із захистом від несанкціонованого доступу. Табличка з нержавіючої сталі з лазерним гравіюванням.

Пиловологозахист: IP66 за EN/МЕК 60529, NEMA 4X

Допустима температура

Навколишнє середовище Tamb: -30 ... +85 °C

Вимірюване середовище TM: -30 ... +85 °C

Перемикаючий контакт

Мікроперемикачі з фіксованою зоною нечутливості

1 x або 2 x SPDT (однополюсний контакт)

1 x DPDT (двополюсний контакт)

Мікроперемикачі з регульованою зоною нечутливості нечутливості

1 x SPDT (однополюсний контакт)

Функція DPDT реалізована за допомогою 2 одночасно

SPDT-мікроперемикачів, що спрацьовують одночасно в межах 0,5 % від діапазону.
