Датчик тиску WIKA HP-2.

Застосування.

Перетворювач тиску WIKA HP-2 розроблений для вимірювання великих тисків при виробництві випробувальних стендів, використовується для процесу різання за високого тиску, виробництві насосної техніки.

Максимальний діапазон: 15 000 бар.

Вихідний сигнал: струмовий, за напругою.

Механічне підключення: внутрішнє різьблення.

HP-2-S стандартна модель.

HP-2-D із захистом мембрани від гідроударів.

HP-2-E додаткове приєднання для відбору тиску.

При діапазоні вимірювання 0-1600 бар, прилад витримує перевантаження 2 300 бар, тиску розриву 4 000 бар.

Датчик високого тиску має великий термін експлуатації при змінному тиску вимірюваного середовища.

Висока точність.

Цей датчик тиску характеризується дуже високою довготривалою стабільністю і забезпечує надзвичайно високу точність для найвищих тисків.

Діапазони вимірювання до 0 ... 10 000 бар включно можуть бути опціонально поставлені з ще вищою точністю 0,25 %.

Довгий термін служби.

Завдяки чудовій стабільності циклу навантаження модель HP-2 має особливо довгий термін служби, навіть при динамічних профілях тиску.

Захист від кавітації та стрибків тиску, спеціально розроблений для високодинамічних профілів тиску, ще більше подовжує термін служби.

Для води як середовища цей захист особливо рекомендується.

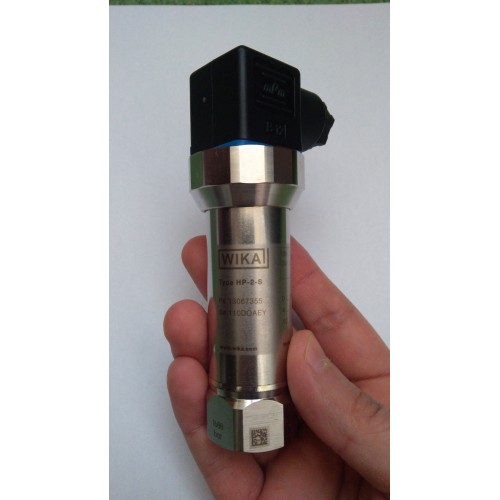

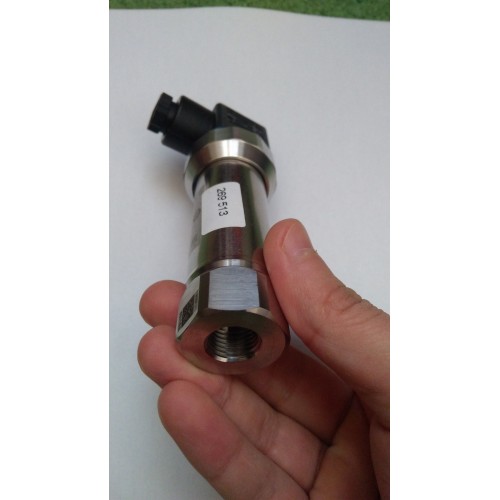

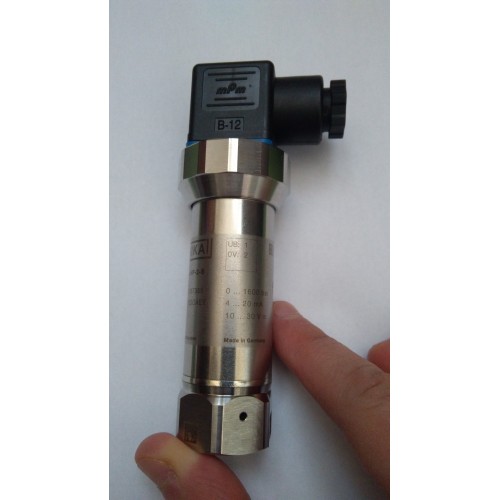

Приклад виконання перетворювача надвисоких тисків WIKA HP-2

Технічні характеристики згідно з типовим листом: PE 81.53

Корпус: нержавіюча сталь

Виконання: Стандартне

Похибка: 0,5% від діапазону

Діапазон вимірювань: 0...1600 бар

Приєднання до процесу: М16 x 1.5 внутрішня, з ущільнювальним конусом

Вихідний сигнал: 4...20 мА, 2-провідний

Електричне підключення: 4-пін L-роз'єм DIN EN 175301-803, IP65

Електроживлення: 10...30 В DC

Призначення клем електричного підключення: UB=1, 0V=2

Протокол випробувань: з протоколом випробувань
