WIKA IL-10

Застосування.

Вимірювання рівня у водоочисних спорудах, на каналізаційних і насосних станціях, виробництво біогазу.

Датчик для застосування в небезпечних зонах (вибухозахист відповідно до IECEx, ATEX, FM і CSA).

Живлення датчика напругою 10 ... 30 В постійного струму здійснюється через іскрозахисний бар'єр.

Стандартний вихідний сигнал: 4-20 мА.

Стандартна похибка вимірювання: 0,5% від діапазону (опція 0,25%).

Деталі, що контактують із вимірюваним середовищем: нержавіюча сталь 316L (опція Hastelloy).

Для експлуатації в небезпечних зонах гідростатичний перетворювач тиску WIKA IL-10 виготовляється в іскробезпечній версії.

Небезпечні зони Ex i

Зона 1 газ Ex ia IIC T4/T5/T6 Gb

Зона 1 для монтажу в зоні 0 газ Ex ia IIC T4/T5/T6 Ga/Gb

Зона 0 газ Ex ia IIA T4/T5/T6 Ga

Зона 20 пил Ex ia IIIC T120 °C Da

Гірнича промисловість Е x ia I Ma

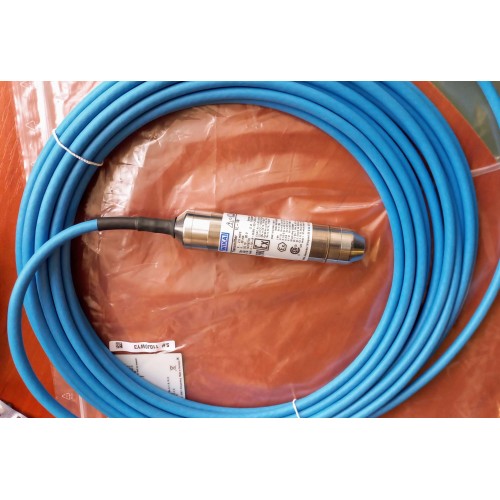

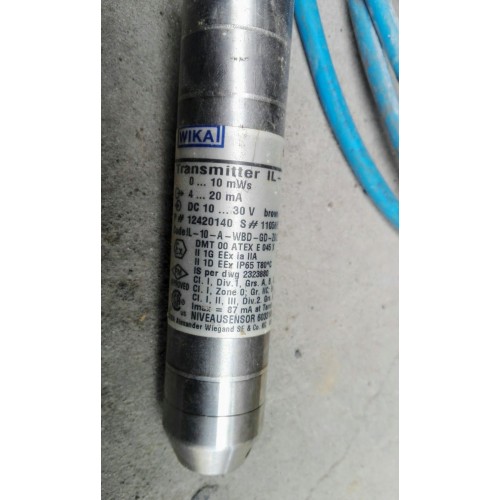

Приклад виконання WIKA IL-10.

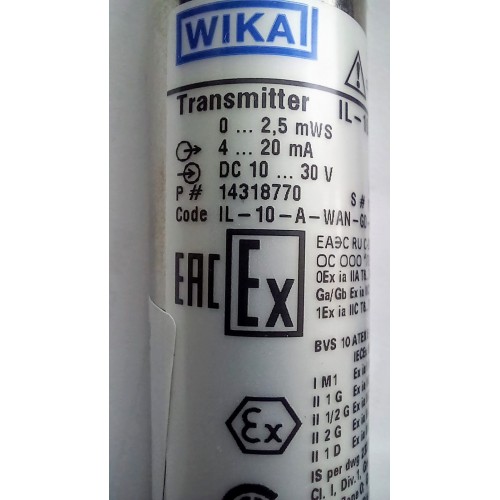

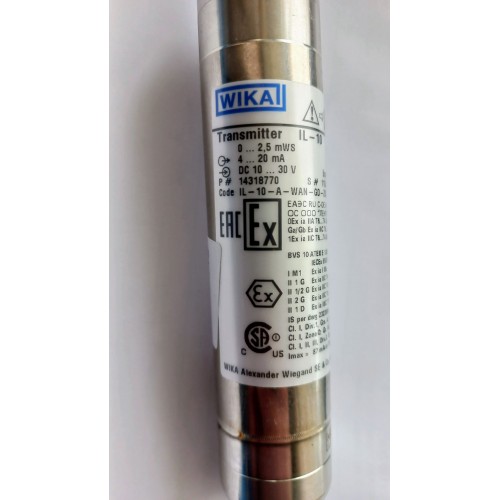

Іскробезпечний перетворювач тиску IL-10

Занурювальні датчики рівня рідини

Специфікація за типовим листом: PE 81.23

Електроживлення: DC 10 ... 30 В

Вихідний сигнал: 4...20 мA, 2-провідний

Ступінь захисту: IP 68

Діапазон вимірювання: 0 мWS ... 2,5 мWS

Приєднання до процесу: G 1/2 B

Похибка: 0,5% від діапазону

Довжина кабелю: 10 м

Дозволи: I M1, II 1G, II 1/2G, II 2G, II 1D per ATEX/IECEx incl. FM and CSA
