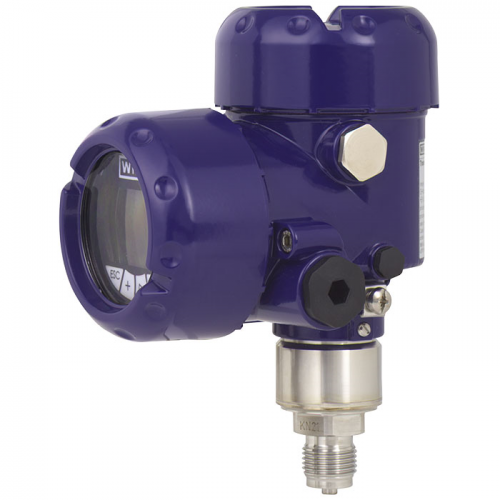

Вимірювальний перетворювач зі звареною металевою вимірювальною коміркою. Моделі WIKA IPT-20, WIKA IPT-21.
Застосування.
Хімічна та нафтохімічна промисловість.
Технологічне проєктування.
Фармацевтика.
Харчова промисловість і виробництво напоїв.
Небезпечні зони.
Особливості.
Вибухозахист за ATEX та IECEx.
Для застосувань із рівнем SIL 2 (SIL 3).
Зварна металева вимірювальна комірка.
Сім варіантів виконання корпусу.
Конфігурування за допомогою EDD і DTM (керуюча програма типу пристроїв) відповідно до концепції FDT (інструментарій пристроїв КВПіА), наприклад, PACTware.
Завдяки вихідним сигналам
4 ... 20 mA,
4 ... 20 mA HART®,
PROFIBUS® PA
FOUNDATION Fieldbus™
в поєднанні з іскробезпекою або захистом від займання у вибухозахищеному корпусі (відповідно до ATEX і IECEx), модель IPT-2x підходить для застосувань в технології вимірювання.
Універсальний в застосуванні.
Завдяки доступним діапазонам вимірювання від 0 ... 0,1 бар до 0 ... 4 000 бар і вільно вибирається пониження, прилад може бути використаний практично в будь-якому застосуванні.
Велика кількість технологічних з'єднань і широкі можливості металевої вимірювальної комірки дозволяють використовувати його у всіх галузях промисловості.
Доступні сім різних варіантів корпусу, що дозволяє вибрати варіант, який підходить для будь-якого робочого середовища.
Сам корпус може обертатися на 330° і доступний з пластику, алюмінію і нержавіючої сталі.
Для задоволення високих вимог харчової та фармацевтичної промисловості доступний корпус з електрополірованої нержавіючої сталі (316L).
Приклад виконання інтелектуального перетворювача тиску IPT-21
Перетворювачі тиску, модель IPT-21
Модель: IPT-21
Технічні характеристики згідно з типовим листом: PE 86.06
Діапазон вимірювання: регульований, зі зниженням до 100:1
Тип підключення до процесу: Приєднання з відкритою мембраною
Матеріал корпусу: Пластиковий однокамерний
Виконання корпусу: компактний/ IP66/IP67, NEMA 4X
Цифровий індикатор: з вбудованим модулем індикації / налаштування (зверху)
Вихідний сигнал: 4 ... 20 мА, 2-х провідний, HART
Електричне підключення: M20 x1,5 / кабельний ввід, нікельована латунь (ø 5-9 мм.)
Діапазон вимірювання: 0...1 бар
Точність: 0,1 % від діапазону вимірювань
Форма приєднання до процесу: різьбове приєднання з відкритою мембраною
Приєднання до процесу / змочувані частини: Різьба G 1 1/2 A, DIN 3852-A / 316L
Ущільнення: без, -20 ... +105°C
Ступінь чистоти: без
Заповнення сенсора: синтетична олива
Сертифікація для стерильних процесів: без
Змочувані частини: нерж. сталь
Одиниця вимірювання масштабування: без
Одиниці щільності: кг/дм³
Принцип роботи датчика: п'єзорезистивний
