Мембранне реле тиску, вибухозахищений корпус Ex d.

Для переробної промисловості. Модель MA.

Застосування.

Контроль тиску та керування процесами.

Критично важливі для безпеки застосування в загальних технологічних приладах, особливо в хімічній і нафтохімічній промисловості, нафтовій і газовій промисловості, енергетиці, в т.ч. на атомних електростанціях, водопровідно-каналізаційному господарстві, гірничодобувній промисловості.

Для газоподібних і рідких, агресивних і високов'язких або забруднених середовищ, а також в агресивних середовищах.

Особливості.

Міцний корпус вимикача з алюмінієвого сплаву, IP66, NEMA 4X.

Діапазони налаштувань від 16 мбар до 600 бар, а також всі інші еквівалентний вакуум або комбінований тиск і вакуум.

Повторюваність точок перемикання < 1 %.

Опис.

Високоякісні механічні реле тиску були розроблені спеціально для критично важливих застосувань.

Перевагою механічних реле тиску є те, що для їхнього перемикання непотрібна напруга живлення.

Міцний корпус реле з алюмінієвого сплаву може витримує жорсткі та агресивні умови експлуатації в
переробної промисловості з робочим діапазоном до 600 бар.

Реле тиску оснащено 1 або 2 мікровимикачами, які дають змогу безпосередньо комутувати електричне навантаження до 250 В змінного струму, 20 А безпосередньо.

Для більш низьких номінальних потужностей перемикання, наприклад, для застосувань з ПЛК, можна використовувати газонаповнені реле тиску з аргоном.

Завдяки використанню мембранної вимірювальної системи, реле тиску моделі MA є надзвичайно надійним і гарантує оптимальні робочі характеристики.

Фланцеві технологічні з'єднання підходять для вимірювання високов'язких, забруднених або середовищ, що кристалізуються.

Для застосувань з особливими вимогами до деталей, що контактують з рідиною.

до деталей, що контактують з рідиною, доступні версії з матеріалів PTFE, Monel або Hastelloy.

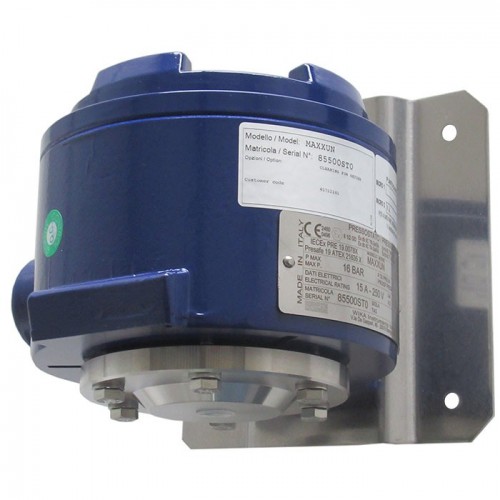

Приклад виконання реле тиску МА.

Перемикач тиску з мембранною коробкою. Модель MА.

Вибухозахищений корпус Ex d

Технічні характеристики згідно з типовим листом: PV 31.11

Невідтворюваність уставки: ≤ 1% від діапазону вимірювання

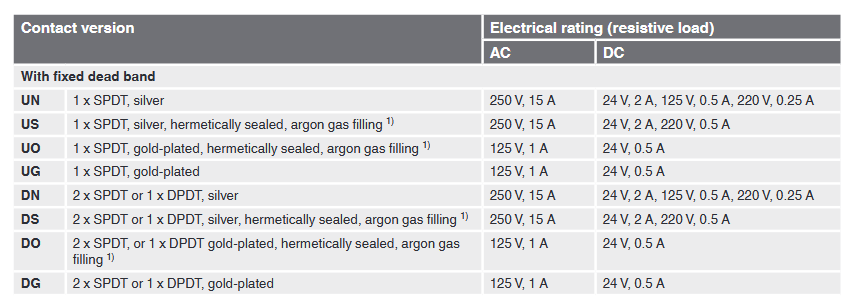

Виконання контактів: 1 x SPDT срібний контакт, герметичний, із заповненням аргоном

діапазон уставок: 0...60 мбар

робочий діапазон: Стандарт, робочий діапазон = 0...60 мбар, випробуваний тиск 300 мбар

Уставка не визначена

Одиниці: мбар

технологічне приєднання: адаптер G 1/2 A зовнішня

електричне підключення: 1/2 -14 NPT внутрішня

Корпус із пластиною для настінного або прямого монтажу

марка: WIKA

Ступінь Захисту: IP66

MABXXUS

Мембрана: Нерж. сталь AISI 316/Ущільнювальне кільце: PTFE/Приєднання: Нерж. сталь AISI 316L.

WIKA Pressure Switch MABXXUS 0/60MBAR ExII1/2 GD Ex-d IIC T6 Ex-tD A21 IP65 T85℃ Ex-d IIC T4 Ex-tD A21 IP65 T135℃
