Компактне реле тиску. Монтажне з'єднання під торцевий ключ.

Перемикач тиску PSM01 застосовують у гідравлічних, пневматичних системах, на мобільних установках.

Типи контактів на вибір клієнта:

1) Нормально закритий.

2) Нормально відкритий.

3) Перекидний контакт.

Реле тиску має гвинт регулювання для підстроювання точки перемикання.

Точка перемикання на реле тиску має бути в діапазоні 30 ... 70 % від верхньої межі діапазону уставок.

Середній термін служби реле тиску більше 2 млн. циклів навантаження.

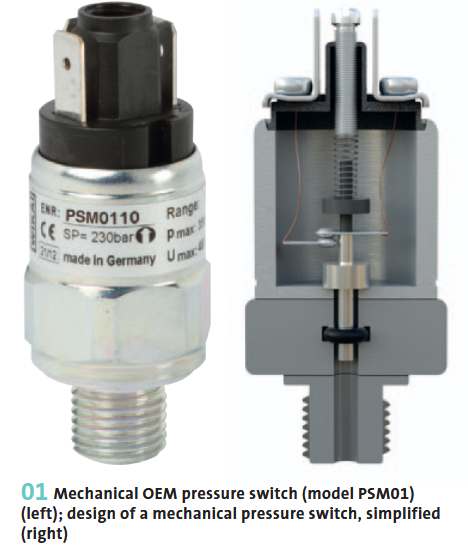

Вимірювальний елемент: мембрана або поршень із пружиною стиснення.

Приєднання до процесу:

G 1/8, G 1/4, 1/8 NPT, 1/4 NPT, R 1/8 або M10 x 1.

Відтворюваність: ±2 % від повної шкали.

Приклад виконання реле тиску

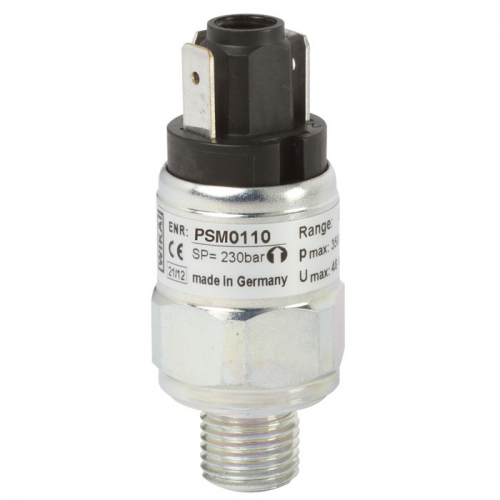

Механічний перемикач тиску модель PSM01

Технічні характеристики згідно з типовим листом: PV 34.81

Інструкцію з пакування див.: 14378445

принцип вимірювання: принцип вимірювання

Матеріал приєднання до процесу: гальванізована сталь

Матеріал корпусу: гальванізована сталь

Функція перемикання: SPDT

приєднання до процесу за робочою нормою WN02.062: G 1/4 B відповідно до ISO228-1

Діафрагма / ущільнювальний матеріал: NBR

Електричний роз'єм: FASTON 3*6,3*0,8

Сертифікати: без

Налаштування точки перемикання: Точка перемикання, що налаштовується

Комутаційна здатність: acc. to Datasheet

Тип пакування: разове / багаторазове пакування (від 10 штук) у відповідній до замовлення кількості

Обмежувач: без

Одиниця виміру: бар
Діапазон налаштування: 1 ... 16 бар

Максимальний тиск системи: 60 бар.

Напруга електроконтактів

Напруга перемикання: DC / AC 24 ... 250 V

Комутований струм: 5 mA ... 4 A

Комплектність постачання реле тиску WIKA PSM01.

1. Перемикач тиску в індивідуальній або груповій упаковці.

2. Хрестова викрутка (2 мм) для регулювання точки перемикання (тільки для регульованих варіантів перемикача тиску).

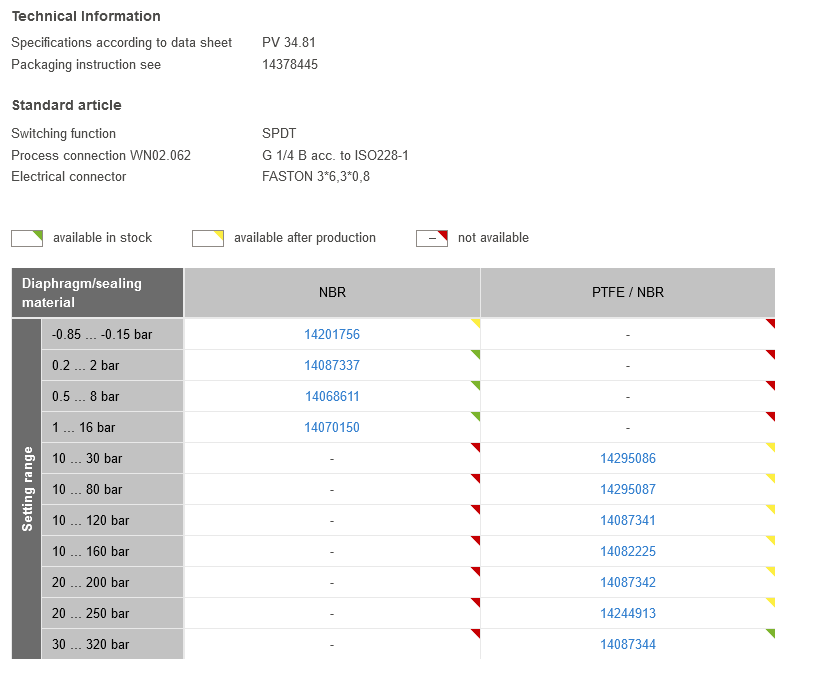

Стандартні артикули.
