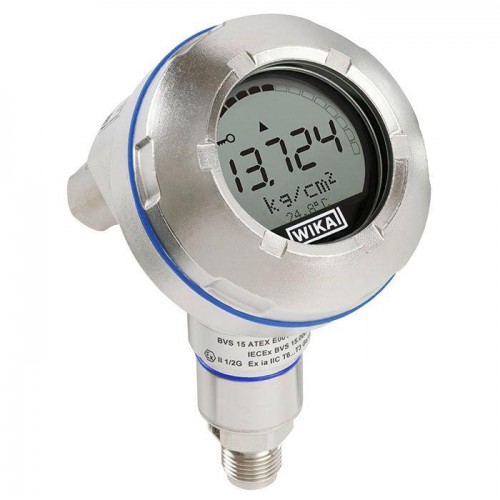

Перетворювач тиску модель WIKA UPT-20 з отвором для відбору тиску.

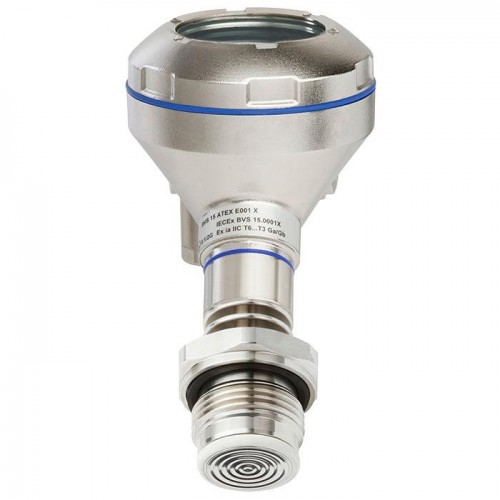

Модель WIKA UPT-21 з мембраною, що монтується врівень.

Точність вимірювання:

0.1 %

0.15 %

0.2 % від діапазону вимірювання.

Застосування.

Технологія управління та технологічні процеси.

Машинобудування.

Фармацевтична та гігієнічна промисловість.

Спеціальні можливості.

Багатофункціональний дисплей.

Проста навігація по меню.

Дозвіл на застосування у вибухонебезпечних зонах.

Опис.

Вимірювальна комірка виготовлена з нержавіючої сталі 316L або інших матеріалів.

Корпус обертається на 330°, а рідкокристалічний дисплей може бути встановлений в різних положеннях з кроком 90°.

Інформація з рідкокристалічного дисплею зчитається в будь-якому положенні, навіть з відстані до 5 м.

Протокол HART.

Датчик процесу може бути встановлений як в системах, що використовують аналогову техніку, так і в сучасних системах, що обмінюються даними через протокол HART®.

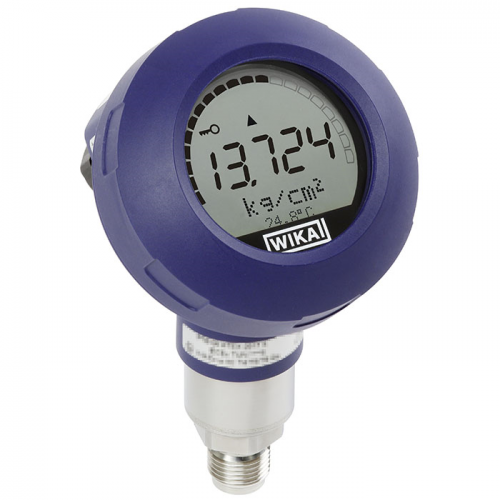

Приклад виконання інтелектуального перетворювача тиску WIKA UPT-20

Джерело живлення: 12-36 В / 14-30 В пост. струму

Діапазон вимірювань: регульований зі зниженням до 100:1

Пиловологозахист: IP 66/67 з компенсацією тиску

Тип підключення до процесу: Стандартне приєднання з портом тиску

Електричні дозволи: ATEX / IECEx

Вид вибухозахисту: Ex i - іскробезпечний

Зона: Зона 1, прикріплений до зони 0 газ [ II 1/2G Ex ia IIC T4...T6 Ga/Gb ]

Виконання корпусу: виконання із пластику, IP66/IP67

Цифровий індикатор: без

вікно: пластикове вікно

Вихідний сигнал: 4 ... 20 мА з підтримкою протоколу HART, 2-провідний

Електричне підключення: M20x1,5 / кабельне введення поліамід чорний (ø6-12 мм)

Діапазон вимірювань: 0...1,6 бар абс.

Приєднання до процесу: G 1/2 B з 12,5 мм вхідним отвором

Точність: 0,2% від діапазону вимірювань

Принцип роботи датчика: п'єзорезистивний
