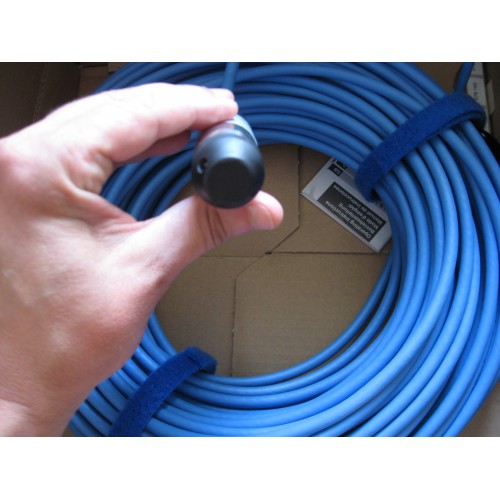

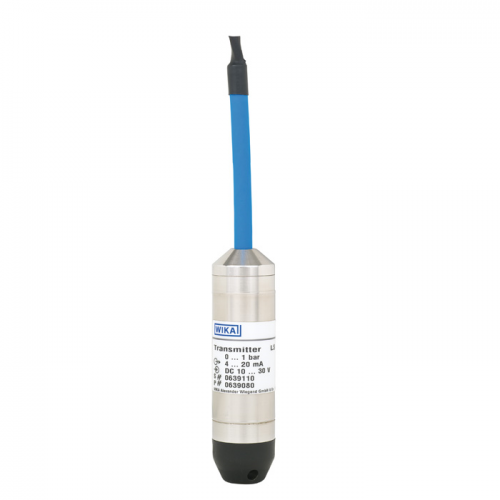

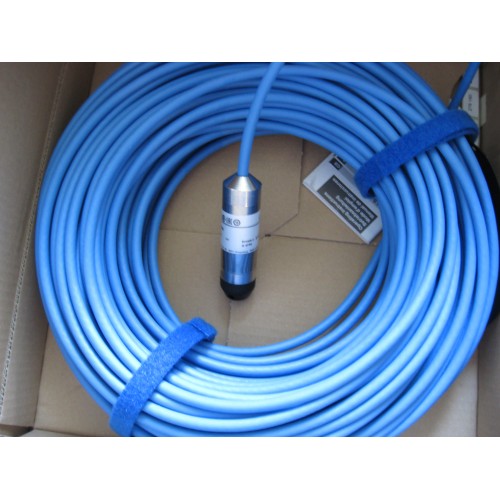

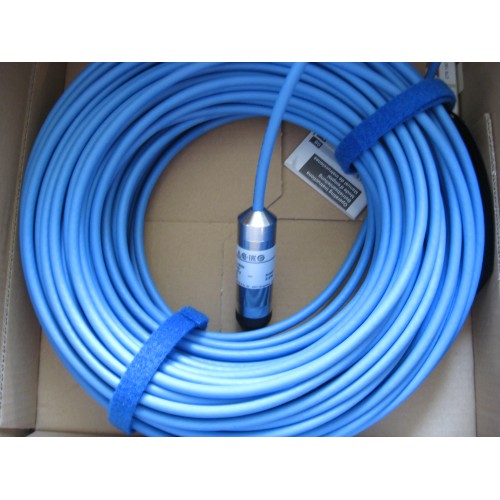

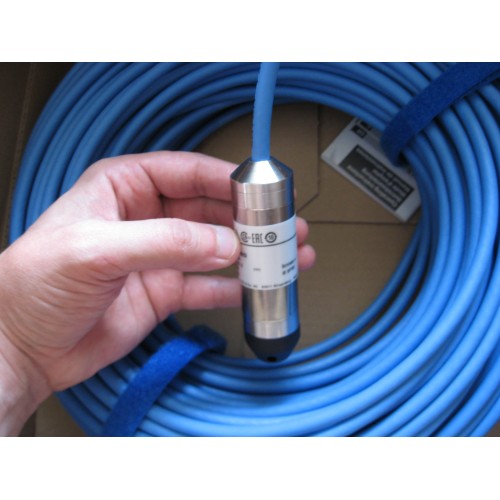

Погружний перетворювач тиску WIKA LS-10.

На вибір клієнта пропонуються різні довжини заглибного кабелю.

Діапазони тиску: 0... 10 бар.

Похибка вимірювання: 0,5% від діапазону.

Вихідний сигнал: 4-20 мА.

Електричне приєднання: кабель PUR.

Використовується занурювальний датчик тиску для вимірювання рівня рідини в резервуарах, свердловинах, водосховищах, гідростанціях.

Зареєстрований у Державному реєстрі засобів вимірювальної техніки України.

Занурювальні перетворювачі wika знаходять широке застосування на водоканалах для вимірювання непрямим методом рівня води в свердловині.

Працюють вони наступним чином: WIKA LS-10 занурюється на певну глибину у воду, на кінці приладу міститься чутливий елемент, який

перетворює значення тиску в пропорційний струмовий сигнал 4-20 мА.

Вихідний сигнал 4-20 мА виводиться або на контролер, або на цифровий перетворювач wika, який далі може вмикати/вимикати насоси або інші

пристосування.

Часто занурювальні прилади wika застосовують разом із частотними перетворювачами для регулювання роботи насосів або для контрольного

значення рівня в свердловині чи резервуарі.

Датчик тиску за допомогою капіляра з'єднаний з атмосферою для вимірювання гідростатичного тиску.

Різні виконання для підвищених вимог (виконання з хастеллоя, з живленням від батареї).

Також можливе виконання заглибного перетворювача LH-10 із підвищеним захистом до перенапруг.

Датчик IL-10, прилад іскробезпечного виконання.

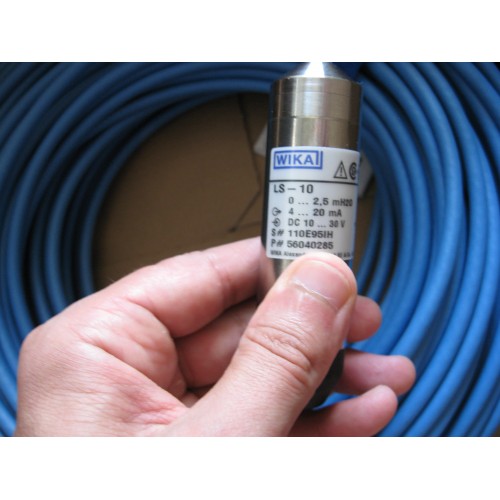

Приклад виконання перетворювача тиску WIKA LS-10:

Перетворювач гідростатичного тиску, модель LS-10

Специфікація згідно з типовим листом: PE 81.55

Похибка: 0,5% від діапазону.

Джерело живлення: 10...30 В пост. струму.

Вихідний сигнал: 4...20 мА, 2-провідний.

Допустима температура вимірюваного середовища: -10...+50 °C.

Пиловологозахист: IP 68.

Матеріал змочуваних частин: нержавіюча сталь, PUR, Па.

Діапазон вимірювань: 0 мWS ... 2,5 мWS.

Приєднання до процесу: G 1/2 B.

Довжина кабелю: 10 м.

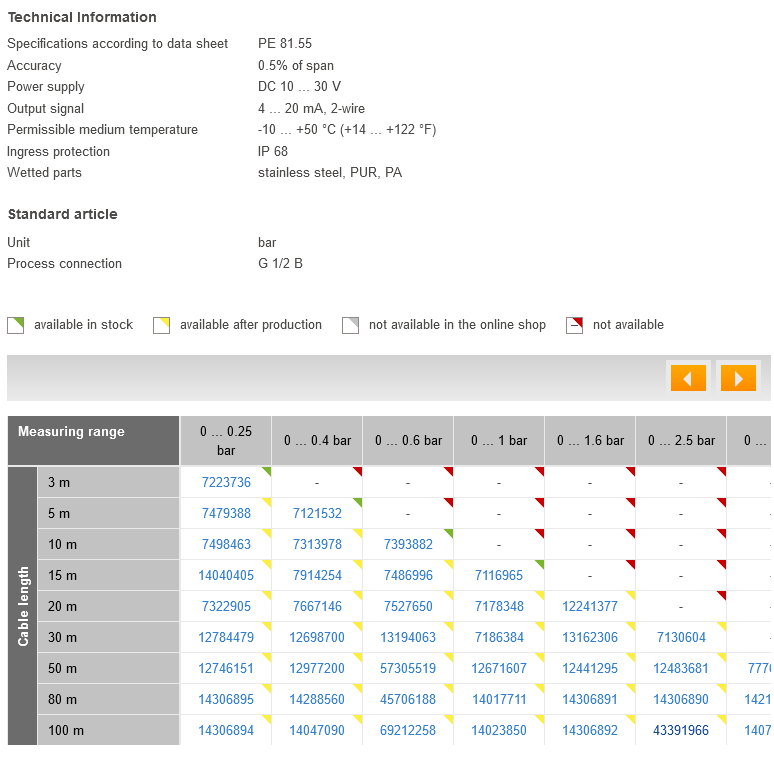

Стандартні артикули

В деяких випадках для вимірювання рівня в резервуарах можна використовувати датчики тиску звичайного виконання моделі А-10.

Перетворювачі А-10 з виходом 4-20 мА, можна врізати на дно резервуара і з його допомогою вимірювати рівень рідини.

В деяких випадках, коли рідина має певну в'язкість або може кристалізуватися, доцільно використовувати прилад з мембранною моделлю S-11.

Рівень рідини можна вимірювати і за допомогою ультразвукового рівнеміра марки ВЗЛЕТ (кацапське обладнання не постачаємо).

Даний прилад ВЗЛЕТ працює наступним чином, ультразвукова хвиля поширюється до межі розділу середовищ і відбивається назад, іншими

словами ми просто вимірюємо відстань до поверхні рідини.

Наступним кроком у прилад заносяться геометричні розміри резервуара, і обчислюється об'єм.

Для застосування цього методу вимірювання рівня в резервуарі потрібно точно знати всі геометричні розміри резервуара.
