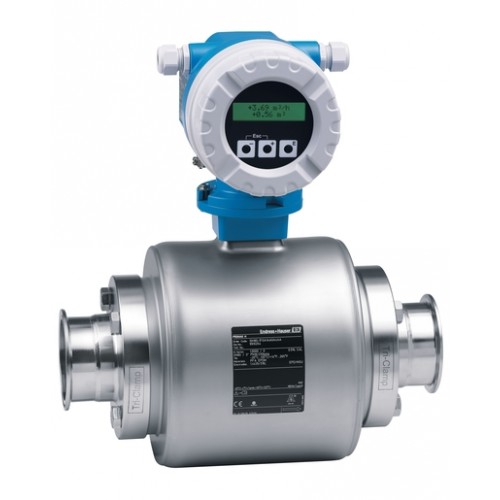

Proline Promag 10H Endress+Hauser.

Вимірювання витрати рідин у санітарно-гігієнічних, харчових або технологічних сферах застосування.

Області застосування

Електромагнітний витратомір для двонаправленого вимірювання витрати рідин з мінімальною провідністю ≥ 50 мкСм/см.

Механічне підключення: tri-Clamp, DIN 11 851 (молочна гайка), SMS, приварний ніпель тощо.

Матеріал електродів: 316L, alloy.

Точність вимірювань: 0,5%.

Корпус: литий алюміній, компактна/рознесена версії.

Вихідний сигнал: 4-20 мА HART, імпульсний.

Переваги.

Вимірювальні прилади Promag забезпечують економічне і високоточне вимірювання витрати в різних виробничих умовах.

Вимірювана величина: швидкість потоку (пропорційна наведеній напрузі).

Вихідний сигнал:

Струмовий вихід

■ гальванічно ізольований;

■ в активному стані: 4...20 мА, RL < 700 Ом (для HART: RL ≥ 250 Ом);

■ встановлення меж діапазону вимірювань;

■ температурний коефіцієнт: зазвичай 2 мкА/°C, роздільна здатність: 1,5 мкА

Імпульсний вихід/вихід для сигналу стану

■ гальванічно ізольований;

■ у пасивному стані: 30 В пост. струму/250 мА;

■ відкритий колектор;

■ може бути налаштований таким чином:

- імпульсний вихід: можливість вибору "ваги" і полярності імпульсу, налаштування

максимальної тривалості імпульсу (5...2000 мс), максимальна частота

проходження імпульсів 100 Гц;

- вихід для сигналу стану: можливість налаштування для виведення повідомлень про

помилки, контроль заповнення трубопроводу, контроль напрямку потоку,

граничного значення.

Аварійний сигнал:

■ струмовий вихід → вибір відмовостійкого режиму;

■ імпульсний вихід → вибір відмовостійкого режиму;

■ вихід для сигналу стану → "непровідний" у разі збою або вимкнення живлення.

Вхідна та вихідна прямі ділянки.

За можливості датчик слід встановлювати подалі від таких вузлів, як клапани, Т-подібні ділянки, вигини тощо.

Зверніть увагу на те, що для забезпечення точності вимірювання необхідно витримати такі довжини вхідних і вихідних прямих ділянок:

■ вхідна пряма ділянка: ≥ 5 х DN;

■ вихідна пряма ділянка: ≥ 2 х DN.

Інтерфейс користувача

■ рідкокристалічний дисплей: без підсвічування, дворядковий, 16 символів у рядку;

■ дисплей (робочий режим) попередньо налаштований: об'ємна витрата і стан суматора; ■ дисплей (робочий режим)

суматора;

■ 1 суматор.

Приклади вимірюваних середовищ:

Напої, наприклад, фруктові соки, пиво, вино

■ Молочні продукти, суміші фруктових соків

■ Соляні розчини

■ Кислоти, луги тощо.
