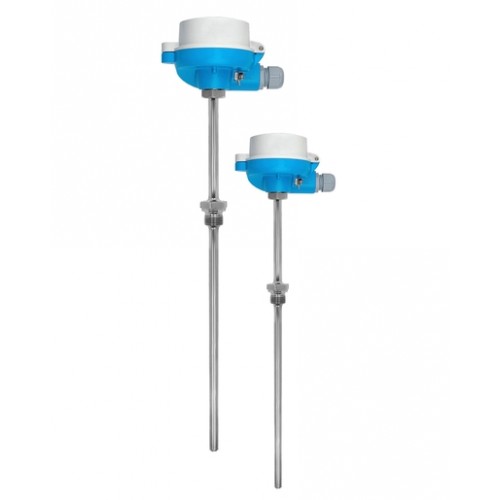

Узгоджена пара термометрів опору TST90 Endress+Hauser використовується для високоточного вимірювання різниці температур.
Вимірювальний діапазон: до 600 °C
Діапазон довжин заглибної частини: 80 мм ... 4 000 мм
Стандартний діаметр захисної гільзи: 9 мм.
Можливість вибрати тип вимірювального елемента:
1x Pt100; 2-wire, +/- 0.05K, 0 ...120 C
1x Pt100; 4-wire, +/- 0.05K, 0 ...120 C
1 Pt100, 4 wire, cal. 0,1K (-40-0 C)
Застосування.
Термометри застосовують в комплекті з теплолічильником і витратоміром рідини.
RMS621 Endress+Hauser теплолічильник застосовують для вимірювання теплоти або холоду в системах із рідким теплоносієм.
Один термометр ставлять на "подачу", другий термометр на "обратку". Залежно від типу теплоносія в системі застосовують електромагнітні,
вихрові (або інший тип) витратоміри. Сумарне теплоспоживання та інші дані відображатимуться на екрані теплолічильника.
Приклад вимірювання кількості теплоти на лінії з конденсатом.
1. Теплолічильник RMS621
Напруга живлення: 90-250VAC
Мова: англійська
Вихідні сигнали: 1x RS232 + 1x RS485 + 1x Modbus
2. Вихровий витратомір Endress+Hauser Prowirl F200, DN150
Схвалення: безпечна зона
Вихідний сигнал: 4-20mA HART, імпульсний/частотний/перемикаючий
Дисплей: 4-х рядковий, натискні кнопки
Корпус: литий алюміній
Діапазон температур, матеріал сенсора: 316L -40...+260 C
Механічне підключення: PN40, фланцеве EN1092-1-B1
Мова: на вибір
3. Підібрана пара термометрів опору TST90 Endress+Hauser.
Матеріал шийки, хутропідключення: 316Ti
Занурювальна довжина: 200 мм
Діаметр захисної гільзи, матеріал: 9 мм; 316Ti
Тип вимірювального елемента, діапазон температур: 1x Pt100; 2-wire, +/- 0.05K, 0 ...120 C
Для вимірювання кількості теплоти на лінії з електропровідною рідиною використовуємо витратомір Promag 10L1Z DN125, теплолічильник RMS621 і узгоджену пару термометрів з довжиною штока 160 мм.
Розшифровка витратоміра Promag 10L1Z DN125:
Внутрішнє покриття: поліуретан
Механічне підключення: PN10, St37-2, lap joint flange, stamped plate EN1092-1 (DIN2501)
Напруга живлення, дисплей: 20-28VAC / 11-40VDC; 2-х рядковий екран, натискні кнопки
Вихідний сигнал: 4-20mA HART + імпульсний пасивний імпульсний
