Вимірювальна вставка термоперетворювача опору TPR100.

Вставка з мінеральною ізоляцією та датчиком опору (RTD).

Принцип вимірювання.

В резистивних термометрах чутливий елемент являє собою резистор з опором 100 Ом при 0° C (найменування Pt100 відповідно до стандарту IEC 60751), який збільшується за більш високих температур відповідно до температурним коефіцієнтом матеріалу виготовлення термометра (платина).

На промислових термометрах, що відповідають стандарту IEC 60751, коефіцієнт дорівнює α = 3,85 * 10-3 °C-1 у температурному діапазоні 0-100 °C.

Вихідний сигнал.

Значення вимірюваної величини може передаватися одним із двох способів:

1) під'єднання датчиків напряму - передача значень вимірюваної величини без використання перетворювача;

2) за допомогою будь-яких використовуваних протоколів передавання даних шляхом вибору відповідного перетворювача температури iTEMP від

Endress+Hauser.

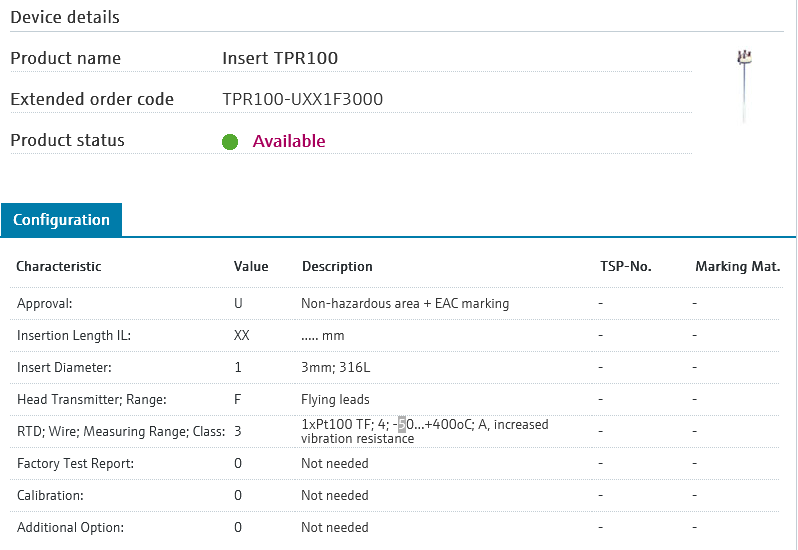

Тип датчика: Pt100, тонкоплівковий датчик (TF), діапазон вимірювання -50 до 400 °C, тип підключення 3- або 4-провідне підключення.

Тип датчика: Pt100, дротяний датчик (WW), діапазон вимірювання -200 до 600 °C, тип підключення 3- або 4-провідне підключення.

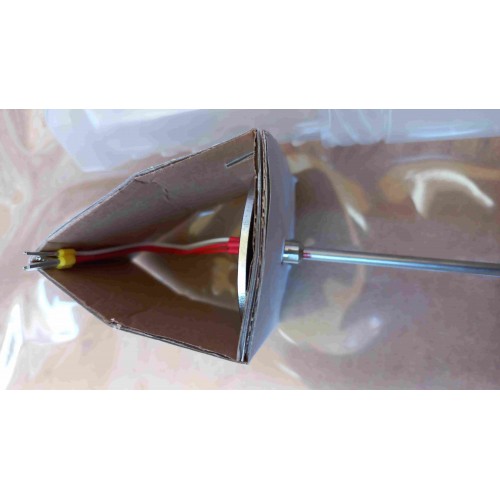

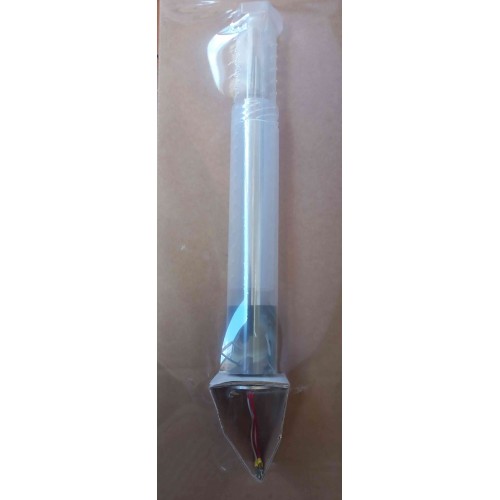

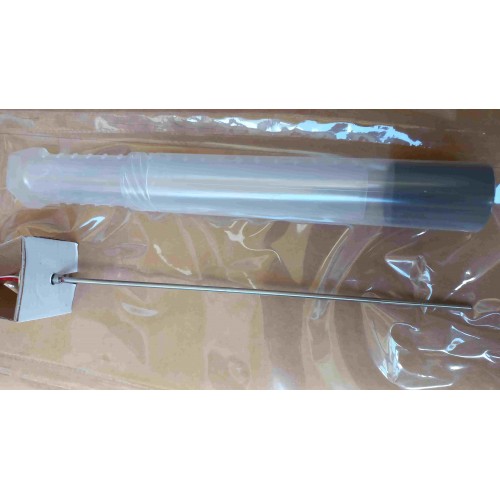

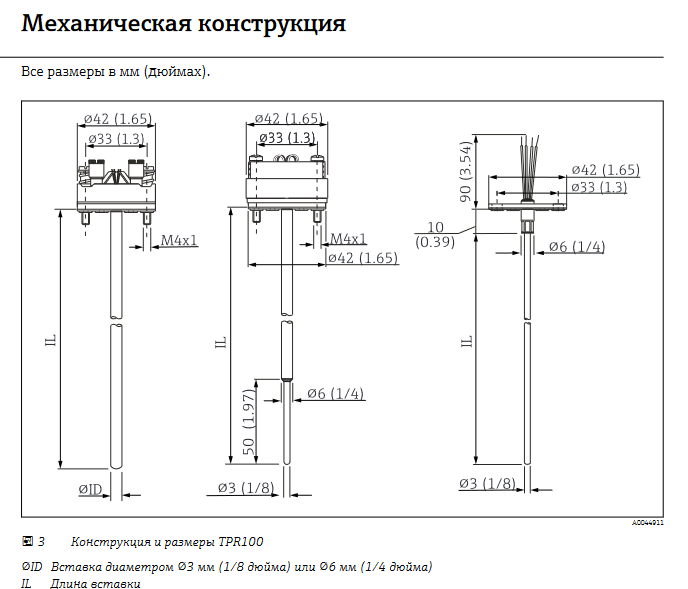

Приклад виконання вимірювальної вставки.
