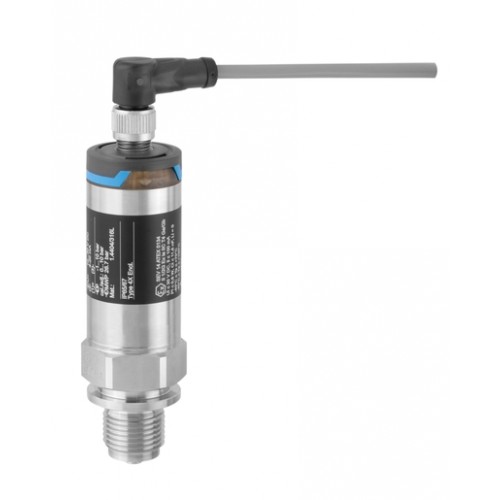

Перетворювач тиску Cerabar PMP21 з п'єзорезисторною вимірювальною коміркою.

Сфера застосування.

Cerabar PMP21 - це привабливий за ціною, компактний перетворювач тиску. Прилад розроблений для роботи в суворих умовах переробної

промисловості з класом захисту від проникнення до IP 68 і високоякісними матеріалами, такими як 316L.

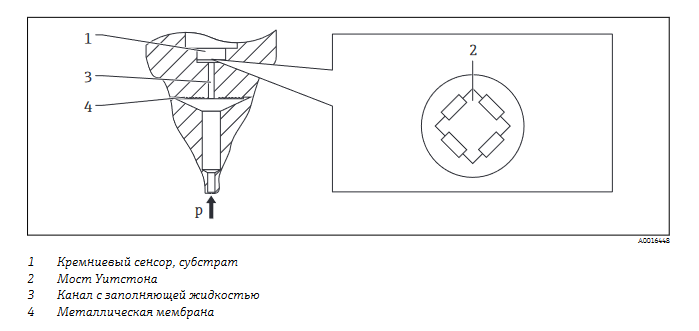

Принцип роботи приладів з тензодатчиком.

Робочий тиск згинає металеву мембрану датчика, а рідина, що заповнює, передає тиск на міст Вітстона (напівпровідникова технологія).

Залежно від тиску змінюється вихідна напруга мосту, яку вимірюють і оцінюють.

Точність вимірювання: 0,3% від діапазону.

Робоча температура: від -40 до +100°C

Можливе ATEX виконання.

Вихідний сигнал: 4-20 мА.

Електричне підключення з кабелем довжиною 5м, 10м, 15 м.

Інші види електричних підключень.

Діапазони тиску від 400 мбар до 400 бар.

Відмінна перевантажувальна здатність датчика тиску.

При діапазоні тиску 400 мбар, максимальний допустимий тиск 1,6 бар.

За діапазону тиску 400 бар, максимальний допустимий тиск 600 бар.

Можна вибрати виконання приладу з фронтальною мембраною.

Можливе виконання приладу класом захисту від проникнення до IP 68

Переваги

Проста і швидка установка і налагодження на заводі завдяки дуже компактній конструкції і діапазонам вимірювань, що налаштовуються

Висока опорна точність 0,3% в поєднанні з високою довгостроковою стабільністю і повторюваністю забезпечує високу якість моніторингу процесу

Підвищена доступність процесу завдяки використанню матеріалу 316L і можливості занурювальної версії зі ступенем захисту від проникнення

вологи IP68.

- Можна використовувати за високого робочого тиску.

- Суцільнозварний датчик.

- Можливе використання компактних технологічних з'єднань утопленого типу.

- Міжнародні сертифікати вибухозахисту, морські допуски.

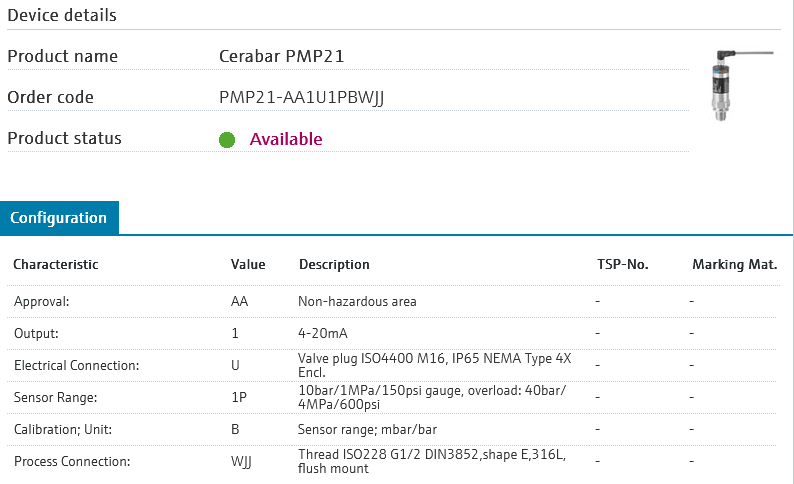

Приклад виконання перетворювача тиску Cerabar PMP21
