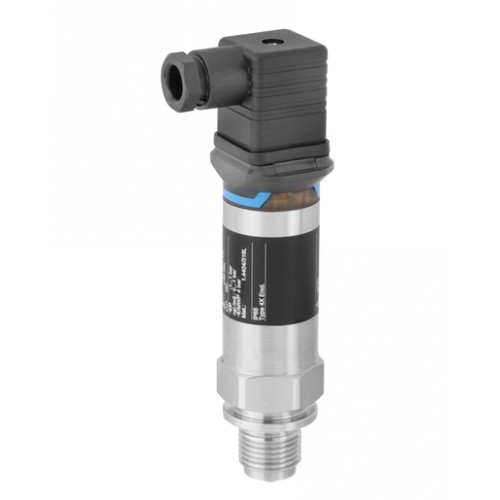

Датчик тиску Cerabar PMP11 з п'єзорезисторною вимірювальною коміркою.

Похибка вимірювання: 0,5%.

Прилад для безпечних виконань (Non-hazardous area).

Вихідний сигнал: 4-20 мА, 0-10 В (на вибір клієнта один тип вихідного сигналу).

Електричні підключення: кутове (valve plug ISO 4400), штекерне (Plug M12).

Інші види електричних підключень.

Діапазони тиску від 400 мбар до 40 бар.

При діапазоні тиску 400 мбар, максимальний допустимий тиск 1,6 бар.

При діапазоні тиску 40 бар, максимальний допустимий тиск 160 бар.

Можна вибрати датчик тиску з фронтальною мембраною, різні види різьбових підключень.

В разі різьбового підключення є вибір датчика з діаметрами отворів 3 мм, 11,4 мм.

Датчики з діаметром отвору 11.4 мм застосовують для вимірювання тиску густих вимірюваних середовищ.

Можливо закодувати кисневе виконання перетворювача тиску.

Сфера застосування

Cerabar PMP11 - найпривабливіший за ціною компактний датчик тиску в своєму сегменті.

Прилад оснащений п'єзорезистивним датчиком і здатний вимірювати надлишковий тиск від 400 мбар до 40 бар.

PMP11 розроблений для роботи в умовах переробної промисловості з використанням високоякісних матеріалів, таких як 316L.

Датчик можна використовувати для стандартних застосувань у переробній промисловості.

Перетворювач тиску з повністю звареним металевим сенсором для вимірювання надлишкового тиску в газах або рідинах.

Технологічні з'єднання: різьблення

Робоча температура: від -25 до +85°C

Тиск процесу: від 400 мбар до +40 бар

Точність: ±0,5% від діапазону

Переваги

Проста і швидка установка та налагодження на підприємстві завдяки дуже компактній конструкції і настроюваним діапазонам вимірювань.

Точність вимірювання 0,5% в поєднанні з високою довгостроковою стабільністю і повторюваністю забезпечує високу якість моніторингу процесу в стандартних технологічних процесах.

Тривала доступність процесу забезпечується завдяки суворому використанню матеріалу 316L і 100% тестовому покриттю під час виробництва.

Cerabar PMP11 - прилад металевою мембраною.

Робочий тиск деформує металеву мембрану датчика, а рідина, що заповнює, передає тиск на міст Вітстона (напівпровідникова технологія). Залежно від тиску, зміну вихідної напруги моста вимірюють і оцінюють.

- Можна використовувати за високого робочого тиску.

- Суцільнозварний датчик.

- Можливе використання компактних технологічних з'єднань.

Cerabar PMP11 використовується тільки для вимірювання надлишкового тиску.

Діапазон температури навколишнього середовища: –40 до +70 °C.

Опції

- Сертифікат калібрування.

- Очищення від масел і жирів.

Вихідний сигнал:

4-20 мА (2-провідний).

вихід 0-10 В (3-провідне підключення).

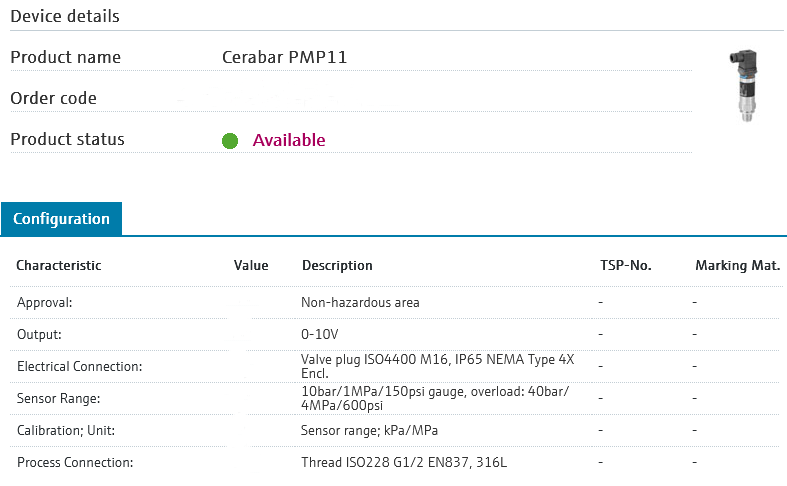

Приклад виконання перетворювача тиску Cerabar PMP11
