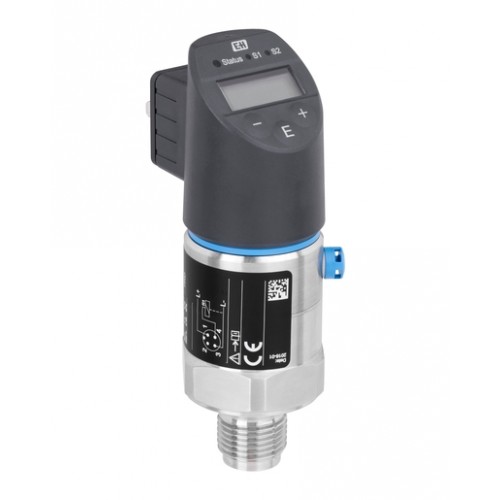

Реле Ceraphant PTC31B з ємнісною вимірювальною коміркою для вимірювання абсолютного і відносного тиску.

Виконання датчика тільки з різьбовим підключенням.

Переваги.

- Висока хімічна стабільність завдяки використанню надчистої керамічної мембрани.

- Висока механічна стабільність.

- Ємнісна вимірювальна комірка чудово підходить для вимірювання малих тисків.

- Діапазон зміни в масштабі до 5:1

- Довготривала стабільність.

Принцип дії.

Перетворювач з керамічним сенсором не містить масла, вимірюваний тиск впливає на керамічну мембрану, прогинаючи її.

Керамічний сенсор має високу хімічну стабільність, порівнянну зі сплавами Alloy C.

Похибка вимірювання: 0.5% (опція 0.3%).

Діапазон температур вимірюваного середовища: -25... +100 С

Для безпечних застосувань.

Вихідні сигнали:

1 перемикальний вихід PNP (3-провідний)

2 перемикальні виходи PNP (4-провідні)

2 перемикальний вихід PNP і вихід 4...20 мА (4-провідний)

Електричні під'єднання з кабелем довжиною 5м, 10м, 15 м.

Інші види електричних підключень.

Діапазони тиску від 100 мбар до 40 бар.

Стандартні діапазони тиску: 100 мбар, 250 мбар, 400 мбар, 1бар, 2 бар, 4 бар, 10 бар, 40 бар.

Відмінна перевантажувальна здатність датчика тиску.

При діапазоні тиску 100 мбар, максимальний допустимий тиск 4 бар.

При діапазоні тиску 40 бар, максимальний допустимий тиск 60 бар.

Мембрана датчика виконана з кераміки на основі оксиду алюмінію Al2O3, (Ceraphire®), надчиста 99,9 %.

Можливі опції:

- Очищення для роботи з киснем.

- Додатковий сертифікат калібрування.

- Сертифікати на матеріали 3.1 тощо.
