Переносний портативний прилад Proline Prosonic Flow 93T Portable призначений для оперативного вимірювання витрати рідин.

Ультразвуковий витратомір призначений для труб діаметром DN 15...4000.

Під час кодування можна вибрати виконання приладу різними діапазонами номінальних діаметрів:

DN 15...65 (-40...+100°C або -40...+150 °C)

DN 50...300 (-40...+80 °C або 0...+170 °C)

DN 100...4000 (-40...+80 °C)

Портативний витратомір можна застосовувати на будь-яких металевих і пластикових трубах, з футеруванням і без футерування, а також із композитними трубами.

Особливості та переваги.

Ультразвукова накладна система Prosonic Flow дає змогу виконувати точне й економічне вимірювання витрати із зовнішнього боку труби та без переривання процесу. Двоспрямоване вимірювання витрати, що не викликає втрати тиску.

■ Простий і безпечний монтаж датчика за допомогою меню забезпечує точні результати вимірювання, введення в експлуатацію за допомогою меню швидкого налаштування.

■ Автоматичне сканування частот для оптимальної установки і максимальної ефективності вимірювань.

Струмовий вхід для паралельного збору даних або повірки інших пристроїв.

Пасивні або активні струмові виходи.

Віддалене конфігурування та індикація значення вимірюваної величини з використанням керуючої програми FieldCare компанії Endress+Hauser.

Вбудований реєстратор даних/менеджер груп.

Спрощена передача даних за допомогою USB-роз'єму без додаткового програмного забезпечення.

Макс. похибка вимірювання: +/- 2.0 %

Макс. робочий тиск: не обмежений

Дисплей/налаштування: 4-рядковий, з підсвічуванням. Сенсорне керування

Вихідні сигнали: вбудований реєстратор даних/менеджер груп.

Проста передача даних за допомогою USB-накопичувача без використання додаткового ПЗ

Вхідні сигнали: 4...20 мА

Цифровий зв'язок: FXA 193

Робочі умови: монтаж.

Коректне вимірювання витрати можливе тільки при повністю заповненому трубопроводі. Рекомендується встановлювати датчики у вертикальній трубі.

Вхідна і вихідна прямі ділянки.

За можливості датчик слід встановлювати подалі від клапанів, T-подібних ділянок, вигинів тощо. Для забезпечення точності вимірювання потрібно дотримуватися таких довжин вхідних і вихідних прямих ділянок

Мінімальна довжина вхідної прямої ділянки після клапана або насоса має бути не меншою за 20 DN, після вигину трубопроводу - не меншою за 15 DN.

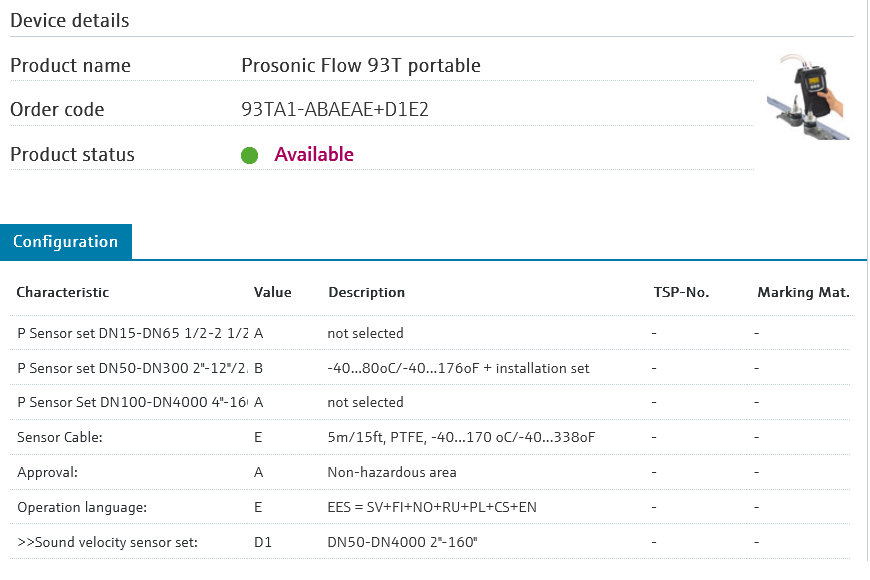

Приклад виконання Prosonic Flow 93T.
