Манометр абс. тиску WIKA 532.52, 532.53 та 532.54.

Застосування.

Вимірювання тиску при значних коливаннях атмосферного тиску.

Для газоподібних, рідких і агресивних середовищ, також для роботи в агресивному середовищі.

Контроль вакуумних насосів.

Керування вакуумними пакувальними машинами.

Контроль тиску конденсації та визначення тиску пари в рідинах.

Особливості.

Висока перевантажувальна здатність.

Великий термін експлуатації завдяки металевому ущільненню робочої камери.

Робоча камера має антивандальну конструкцію, DT-GM 86 08 176.

Манометри сумісні з електроконтактами.

Діапазон вимірювання 0 ... 25 мбар абсолютного тиску.

Опис.

Конструкція.

DIN 16002

Номінальний діаметр у мм

100, 160

Клас точності

Модель 532.52: 1.0

Модель 532.53: 1.6

Модель 532.54: 2.5

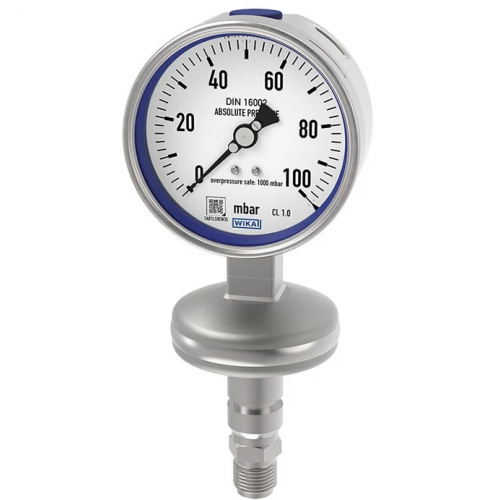

Приклад виконання манометра.

Манометр абсолютного тиску, з пластинчастою пружиною. WIKA 532.54, 532.33

Технічні характеристики згідно з типовим аркушем: PM 05.02 або PV 25.02 для приладів з електроконтактами 8ХХ

Деталі, що контактують з водою: нержавіюча сталь або нержавіюча сталь + NiCr-сплав (Inconel)

Гідрозаповнення корпусу: без

Корпус: solid front design EN837 "S3"

Номінальний розмір: 100 мм

Одиниці шкали: мбар абс.

Діапазон вимірювання: 0...25 мбар абс.

Приєднання до процесу: G 1/2 B

Матеріал мембранної пружини: нержавіюча сталь

Положення приєднання: радіальне

Скло: багатошарове безпечне скло

Захист від перевантажень: 10-кратне перевантаження, макс. 25 бар абс., мін. 1 бар абс.

Допустима температура навколишнього середовища: -20 ... +60 °C

Допустима температура середовища: -20...+100 °C

Пиловологозахист: IP 54

Матеріал корпусу: нержавіюча сталь 1.4301

Стандарт манометра: міжнародний (Європейський стандарт)

Логотип виробника: *WIKA*

Серійний номер: з мерійним номером

QR код з розширеним серійним номером на циферблаті

Клас точності: 1.6
