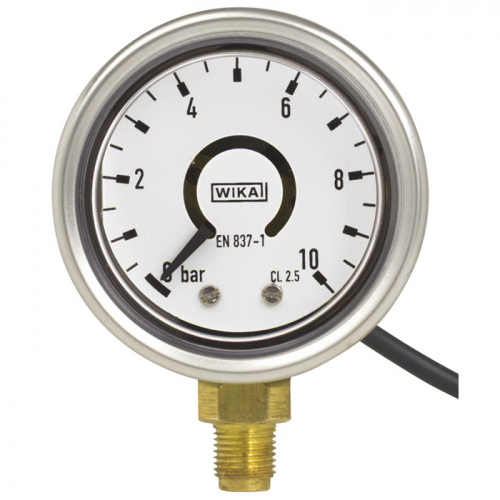

IntelliGAUGE WIKA PGT21, датчик тиску і манометр в одному приладі.

Основні сфери застосування: машинобудування, технічні гази.

Корпус манометра WIKA PGT21 виготовлено з нержавіючої сталі, вимірювальний механізм виготовлено з латуні.

Прилад можна закодувати з вихідним сигналом за напругою (0,5- 4,5 В) або за струмом 4-20 мА.

Діапазони вимірювання: від 0 ... 1,6 бар до 0 ... 400 бар.

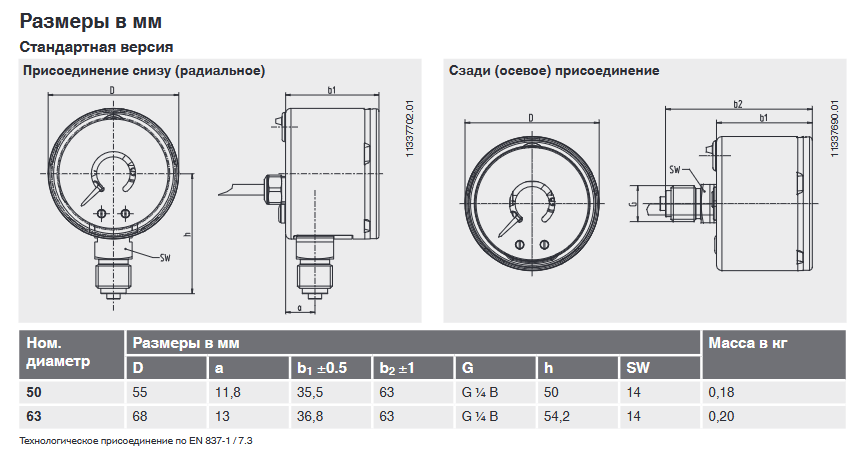

Діаметр корпусу приладу: 50, 63 мм.

Стандартний клас точності: 2,5 (опція 1,6).

Пиловологозахист IP65 (опція IP67).

Конструкція EN 837-1.

Для підвищення стійкості до вібрації корпус манометра може бути заповнений силіконовим маслом.

Максимальна температура вимірюваного середовища: 60 С.

Для автотранспорту, що працює на стисненому природному газі розроблено модель манометра WIKA LIG12

Опис.

Вимірювальна система з трубкою Бурдона за EN 837-1 контролює поворот стрілки, пропорційний величині тиску.

Електронний декодер кута повороту, що застосовується в системах забезпечення безпеки, визначає положення вала стрілки.

Він є безконтактним датчиком, що забезпечує відсутність тертя і, як наслідок, зносу.

При цьому створюється пропорційний величині тиску сигнал, який передається для подальшої обробки.

Приклад виконання манометра WIKA PGT21.

intelliGAUGE® модель PGT21 манометр з електричним вихідним сигналом.

Манометри з вихідним електричним сигналом з трубкою бурдона корпус з нержавіючої сталі.

Модель: PGT21.

номінальний розмір: NG63.

Одиниці шкали: бар.

Діапазон вимірювань: надлишковий тиск.

діапазон вимірювання: 0...400 бар.

приєднання до процесу за робочою нормою WN02.062: G1/4B.

Матеріал приєднання до процесу: полірована латунь.

Положення приєднання: радіальне.

вихідний сигнал: 4...20 mA, 2-провідний, Vs = 12...32 VDC.

напруга живлення: 12...32 VDC.

електричне підключення: кабельний вихід зі зворотного боку.

довжина кабелю: 2.0 м.

Клас точності: +-2,5 %.

клас точності електронного приладу: +-2,5 %.

Циферблат: стандарт.

Стрілка: пластик, чорний.

Корпус: кільце з буртиком (виконання 53).

Скло: полікарбонат.

Упаковка: разова упаковка.

Позначення норми на циферблаті: *EN 837-1*.

CE позначення на циферблаті: *CE*.

Логотип виробника: *WIKA*.

Клас точності на циферблаті: *Cl.2,5*.
