Манометр із мембранною коробкою WIKA PGT63HP.100 і PGT63HP.160

Прилад розроблено для вимірювання малих і вкрай малих тисків газоподібних, агресивних середовищ.

Манометр PGT63HP має 50 кратну перевантажувальну здатність.

Прилад цього виконання має низьку похибку вимірювання і практично відсутність залежності від забруднення вимірюваного середовища.

Вихідний сигнал:

4 ... 20 мА,

0 ... 20 мА,

0 ... 10 В.

Конструкція за стандартом EN 837 версія S1.

Датчик тиску WIKA, вбудований у високоякісний мембранний манометр, поєднує в собі всі переваги передавання електричного сигналу і механічного манометра.

Діаметр корпусу манометра: 100 мм, 160 мм.

Клас точності: 1,6 (опція 1.0 і 0.6).

Максимальна температура вимірюваного середовища: 100 С

Пиловологозахист: IP54.

Діапазон тиску:

Від 0 ... 2,5 до 0 ... 100 мбар.

Гідрозаповнення корпусу: без

Корпус манометра безпечного виконання S1 відповідно до EN 837 з задньою кришкою корпусу, що видувається.

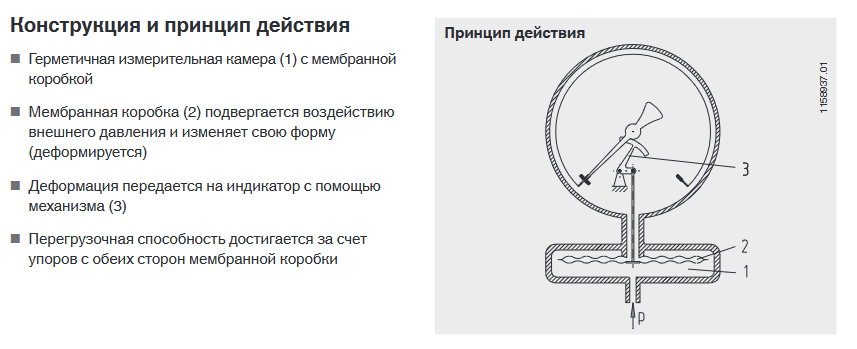

Принцип дії.

Манометр має герметичну вимірювальну камеру з мембранною коробкою, під впливом тиску мембранна коробка змінює свою форму і передає тиск на вимірювальний механізм.

Перевантажувальна здатність манометра WIKA PGT63HP досягається за рахунок упорів по обидва боки мембранної коробки.
