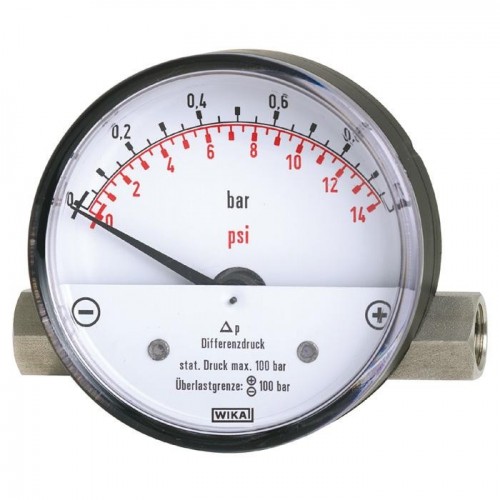

Манометр диференціального тиску, модель 700.01, з магнітним поршнем.

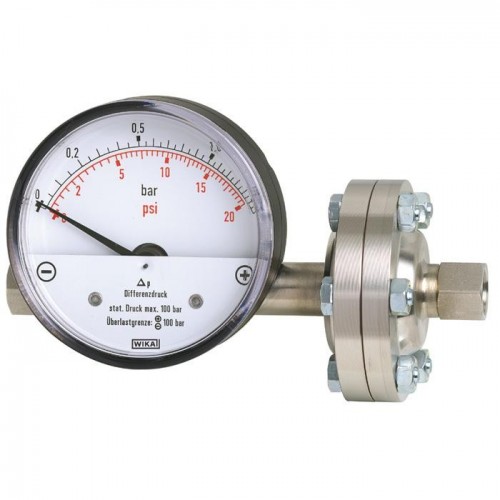

Модель 700.02, з магнітним поршнем і мембранним роздільником.

Застосування.

Фільтрувальні установки.

Моніторинг насосів.

Спеціальні можливості.

Діапазони вимірювання перепаду тиску

Модель 700.01: від 0 ... 400 мбар до 0 ... 10 бар

Модель 700.02: від 0 ... 160 мбар до 0 ... 2,5 бар

Компактний системний корпус з нержавіючої сталі, придатний для високого робочого тиску (статичний тиск) на вибір: 100, 250 або 400 бар (модель 700.02 до макс. 100 бар)

Захищений від надлишкового тиску з обох боків до максимального робочого тиску.

Система та / або корпус індикації можуть бути змінені на місці.

До 2 герконових контактів також можуть бути налаштовані і дооснащені на місці.

Опис

Модель 700.01 спеціально призначена для контролю перепаду тиску навіть при високому робочому тиску в системах підготовки і подачі газу і повітря.

Модель 700.02, версія з розділовою діафрагмою, підходить для рідких середовищ і, отже, також для систем водопідготовки та водопостачання.

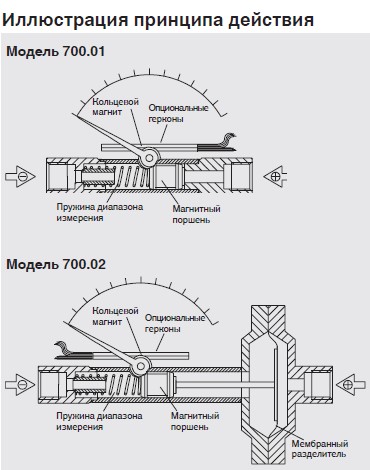

Конструкція і принцип дії.

Тиск p1 і p2, присутній у вимірювальних камерах ⊕ і ⊖, прикладається до навантаженого магнітного поршня.

Різниця значень тиску викликає осьовий зсув (відхилення) поршня, що компенсується пружиною діапазону вимірювання.

Кільцевий магніт, змонтований на стрілці приладу, слідує за вбудованим у поршень магнітом, так що будь-яка зміна положення поршня призводить до зміни положення стрілки.

Описана конструкція забезпечує повну механічну розв'язку вимірювальної системи та індикатора, що унеможливлює витоки в зовнішнє середовище.

В разі моделі 700.01 об'ємна витрата між робочими камерами ⊕ і ⊖ мінімізовано за рахунок механічної конструкції і не впливає на стандартні процеси.

Для середовищ із завислими частинками або рідких середовищ версія повинна використовуватися модель 700.02 з мембранним роздільником (відсутня об'ємна витрата між вимірювальними камерами ⊕ і ⊖).

Монтаж.

Відповідно до позначень ⊕ і ⊖, ⊕ високий тиск, ⊖ низький тиск.

Монтажні елементи:

Імпульсні трубки або фланець для монтажу в панель (опція), або кронштейн для монтажу на стіні (опція).
