Манометр диференційного тиску для кріогенних застосувань.

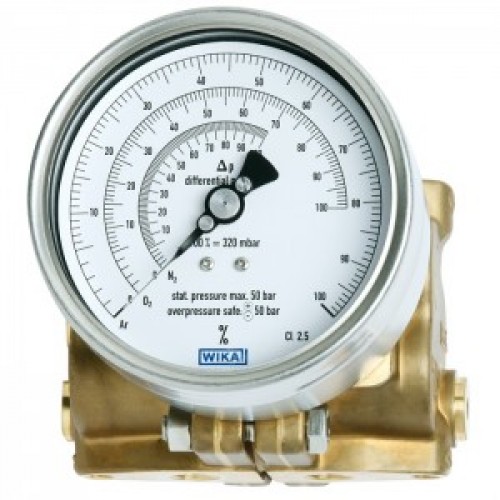

Мідний сплав (WIKA 712.15.100).

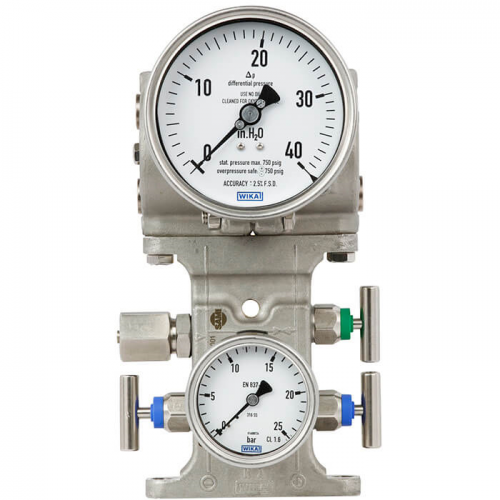

Нержавіюча сталь (WIKA 732.15.100), номінальний діаметр корпусу 100 мм.

Зазначені прилади застосовують для вимірювання рівня в закритих резервуарах, зокрема, в кріогенному обладнанні, для контролю роботи насосів, для контролю роботи фільтрів.

Особливості:

Діапазони вимірювання диференціального тиску від 0 ... 40 мбар до 0 ... 1725 мбар.

Високий робочий тиск (статичний) з 50 бар.

Перевантажувальна здатність, з будь-якого боку, до 50 бар.

Максимально компактна конструкція.

Компактний вентильний блок з індикатором робочого тиску (опціонально).

Клас точності.

Стандарт 2.5

Опція 1.6 (1.0)

Діапазони шкали:

Вимірювальна комірка 60 мбар: діапазон налаштування від 0 ... 40 мбар до 0 ... 60 мбар

Вимірювальна комірка 90 мбар: діапазон налаштування від 0 ... 60 мбар до 0 ... 90 мбар

Вимірювальна комірка 120 мбар: діапазон налаштування від 0 ... 80 мбар до 0 ... 120 мбар

Вимірювальна комірка 165 мбар: діапазон налаштування від 0 ... 110 мбар до 0 ... 165 мбар

Вимірювальна комірка 240 мбар: діапазон налаштування від 0 ... 160 мбар до 0 ... 240 мбар

Вимірювальна комірка 330 мбар: діапазон налаштування від 0 ... 220 мбар до 0 ... 330 мбар

Вимірювальна комірка 480 мбар: діапазон налаштування від 0 ... 320 мбар до 0 ... 480 мбар

Вимірювальна комірка 660 мбар: діапазон налаштування від 0 ... 440 мбар до 0 ... 660 мбар

Вимірювальна комірка 975 мбар: діапазон налаштування від 0 ... 650 мбар до 0 ... 975 мбар

Вимірювальна комірка 1350 мбар: діапазон налаштування від 0 ... 900 мбар до 0 ... 1350 мбар

Вимірювальна комірка 1725 мбар: діапазон налаштування від 0 ... 1150 мбар до 0 ... 1725 мбар

Використання 11 різних вимірювальних комірок дає змогу застосовувати цю модель манометра в усіх кріогенних резервуарах стандартних розмірів.

Завдяки широким діапазонам вимірювання відповідних чутливих осередків манометра, встановленого на резервуар, він може бути налаштований для вимірювання рівня широкого спектра газів, наприклад Ar, O2, N2 або CO2, з відхиленням на всю шкалу 270 о.

Можливе налаштування діапазону зовні, що не впливає на нульову точку. Можливе просте одночасне калібрування механічного дисплея і додаткового вихідного електричного сигналу.

Матеріал частин, що контактують із вимірюваним середовищем.

Кріоманометр WIKA 712.15.100: мідний сплав CW614N (CuZn39Pb3)

Кріоманометр WIKA 732.15.100: нержавіюча сталь 316L

Технологічне приєднання:

2 x G ¼, внутрішнє різьблення, відстань між центрами 37 мм

2 x ¼ NPT, внутрішнє різьблення, відстань між центрами 37 мм

інші за запитом.

Можливе виготовлення приладів у загальнопромисловому та вибухозахищеному виконанні.
