Спеціальні виконання манометрів із нержавіючої сталі моделі WIKA 232.50.

Прилад виготовлений повністю з нержавіючої сталі.

Манометри WIKA для аміаку з діаметрами корпусу 100 мм і 160 мм (НР 100 і 160).

З температурною шкалою для холодоагенту R 717 (NH3) в °C.

Діапазони вимірювань: -1 ... 0 ... 15 бар або -1 ... 0 ... 26 бар.

Даний тип приладів використовується в холодильній техніці на промислових підприємствах для контролю витоків холодоагенту R 717 (NH3) та інших типів холодоагентів із систем охолодження.

Залежно від температури кипіння за атмосферного тиску холодоагенти поділяють на 3 групи:

високотемпературні (вище -10°С);

помірні (в діапазоні -10...-50 °С);

низькотемпературні (нижче -50°С).

Аміак R 717 (NH3) належить до групи помірних холодоагентів. Перевагами використання R 717 (NH3) є його низька вартість і високі теплофізичні показники.

Недоліки використання R 717 (NH3):

Вибухонебезпечність.

Токсичність.

Для вимірювання тиску холодоагенту R 717 (NH3), потрібно використовувати засоби вимірювальної техніки, які стійкі до зазначеного середовища.

Аміак R 717 (NH3) є агресивним до деталей із міді та її сплавів.

Манометри для холодоагентів можна закодувати з різними різьбами підключення М20х1,5; G1/2"; G3/8, G1/4 тощо.

Манометри для промислового холоду також можна замовити з гідрозаповненням корпусу (233.50.100) і без гідрозаповнення (232.50.100)

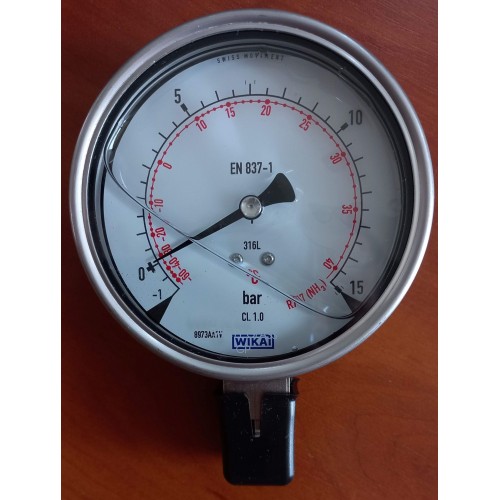

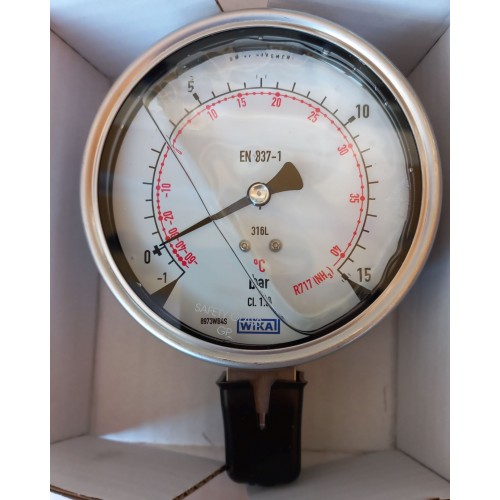

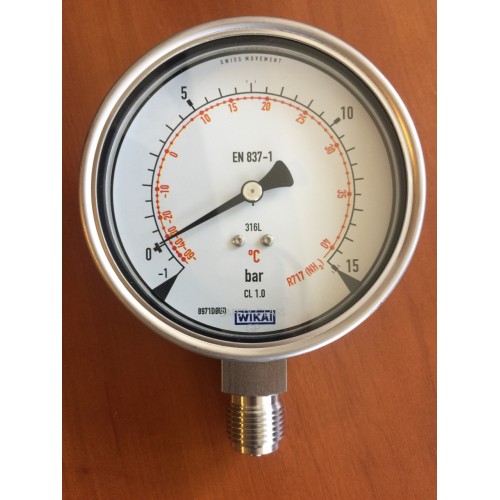

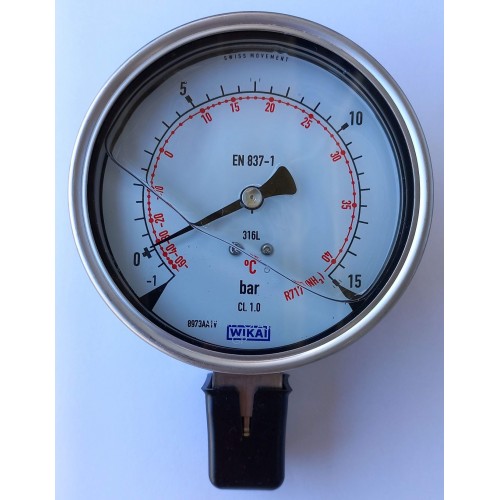

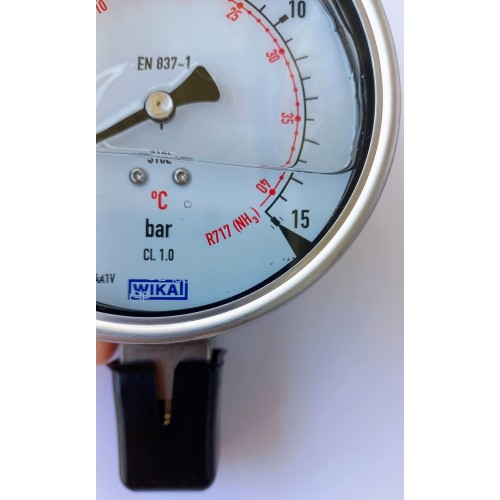

Приклад виконання манометра для із температурною шкалою для холодоагенту R717 (NH3)

Манометр із трубкою Бурдона, виконання з нержавіючої сталі

Модель: 233.50

Специфікація згідно з типовим листом: PM 02.02.

Вимірювальна система: нержавіюча сталь

Гідрозаповнення корпусу: із

Номінальний розмір: 100 мм

Діапазон шкали: -1...+15 бар

Одиниці 2-ї шкали або спец. шкали: шкала температури R717 (NH3)

Приєднання до процесу: G 1/2 B

Положення приєднання: радіальне

Скло: багатошарове безпечне скло

Стрілка: стандартна стрілка

Клас точності: клас 1.0

Матеріал чутливого елемента: вимірювальна система 316L

Заповнювальна рідина: гліцерин

Ступінь пило- вологозахисту: IP 65

Допустима температура вимірюваного середовища: + 100 °C

Допустима температура навколишнього середовища: -20 ... +60 °C

Стандарт: Міжнародний (Європейський стандарт)

Колір 2-ї шкали (внутр.): шкала холодоагенту
Логотип виробника: *WIKA*

Серійний номер на циферблаті: Серійний номер *...*

Приклад виконання манометра для із температурною шкалою для холодоагенту R744 (CO2)

Манометр із трубкою Бурдона, виконання з нержавіючої сталі

Модель: 233.50

Технічні характеристики згідно з типовим листом: PM 02.02

Вимірювальна система: нержавіюча сталь

Гідрозаповнення корпусу: із

Номінальний розмір: 063 мм

Діапазон шкали: 0...100 бар

Одиниці 2-ї шкали або спец. шкали: R744 (CO2)

Приєднання до процесу: G 1/4 B

Положення приєднання: радіальне

Скло: полікарбонат

Стрілка: стандартна стрілка

Клас точності: клас 1.6

Матеріал чутливого елемента: вимірювальна система 316 SS

Рідина для заповнення корпусу: гліцерин

Пиловологозахист: IP 65

Допустима температура вимірюваного середовища: + 100 °C

Допустима температура навколишнього середовища: -20 ... +60 °C

Стандарт манометра: міжнародний (Європейський стандарт)

Колір 2-ї шкали (внутр.): шкала холодоагенту

Логотип виробника: *WIKA* з серійним номером

Штифт обмежувальний на циферблаті: на нулі
