Прилад DPGS40 призначений для керування низькими значеннями диференційного тиску.

Нижній діапазон тиску 0-250 мбар.

Діаметр корпусу 100 мм.

Індикація робочого тиску.

Опціонально поставляється з Ex-сертифікатом.

Похибка 2,5%.

Тип контакту - мікроперемикач.

Функція контакту:

Одинарний перекидний контакт.

Здвоєний перекидний контакт.

Контакт моделі 850.3

Контакт моделі 850.3.3

Опис.

Манометри диференціального типу DELTA-line DPGS40 насамперед призначені для контролю і керування низькими значеннями диференціального тиску, де є підвищені вимоги до односторонньої перевантажувальної здатності та статичного тиску.

Типовими ринками для цих виробів є:

Суднобудівна промисловість.

Промислові системи обігріву.

Системи нагріву, вентиляції та кондиціонування повітря.

Системи підготовки кондиціонування повітря.

Системи підготовки води/очищення стоків.

Машинобудування і загальнозаводське проєктування.

Для таких застосувань основним завданням вимірювальних приладів є контроль стану фільтрів, роботи компресорів і насосів.

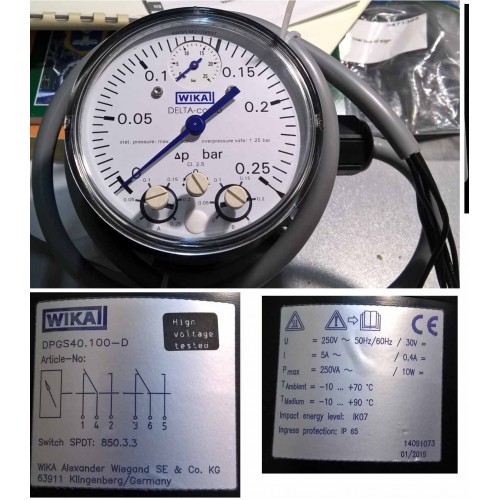

Приклад виконання манометра перепаду тиску DELTA-comb DPGS40.

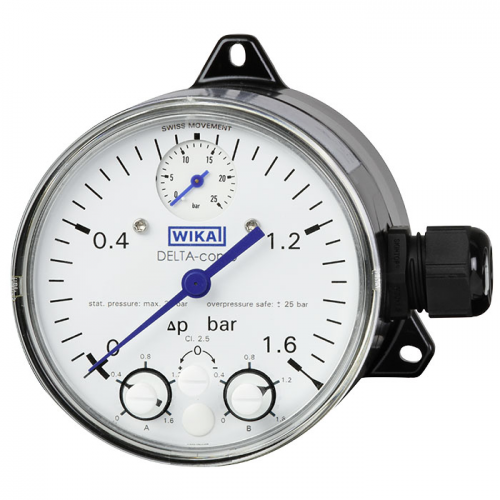

Манометр диференційного тиску DELTA-comb.

З вбудованою індикацією робочого тиску та мікроперемикачем.

Модель: DPGS40.

Специфікація за типовим листом: PV 27.20.

Манометр диференціального тиску: 100 мм.

Спосіб кріплення: три монтажні лапки, для кріплення на стіну.

Діапазон вимірювання: 0 бар...0.6 бар.

Робочий тиск манометра: робочий тиск манометра 25 бар.

Допустима температура процесу: -10...+90 °C.

Допустима температура середовища: -10...+70 °C.

Ступінь захисту: IP 65.

Вимірювальні камери зі стандартного матеріалу: алюміній, чорний лакований.

Приєднання до процесу: 2 x G 1/4 внутрішня.

Положення приєднання: радіальне, проточне приєднання (трубне).

Роздільна мембрана / ущільнення: FPM / FKM.

Скло: пластикове, з підстроюванням нульової точки і уставки(-ок) перемикача.

Обмежувальні електроконтакти: подвійний мікровимикач 850.3.3

Електричний сигнал: кабельне введення з 1 метровим виводом під провід.

Гістерезис перемикача: макс. 5 % від повномасштабного значення.

Стандарт: Міжнародний (європейський стандарт).

Логотип виробника: *WIKA*
