Манометри WIKA PGS 21.100, WIKA PGS 21.160 з електроконтактами.

Застосування.

Контроль і регулювання промислових процесів.

Моніторинг установок і перемикання ланцюгів.

Для газоподібних і рідких середовищ, які не мають високої в'язкості або не кристалізуються і не руйнують деталі з мідних сплавів.

Особливості.

Висока надійність і тривалий термін служби.

До 4 перемикаючих контактів. Можливе застосування контактів з магнітним піджаттям (тип 821) і герметизованих контактів (тип 851).

Прилади з електронними контактами для застосування в ПЛК.

Контактні датчики відповідають стандарту DIN 16085.

Опис.

Модель PGS21.1x0 switchGAUGE застосовується в тих випадках, коли необхідно локально відображати тиск в процесі і одночасно перемикати ланцюги.

Контакти перемикача  замикають або розмикають електричний ланцюг управління залежно від положення стрілки приладу.

Манометр виготовлений відповідно до DIN 16085 і відповідає всім вимогам відповідних стандартів (EN 837-1) та нормативних документів щодо відображення робочого тиску посудин під тиском на місці.

В якості перемикаючих контактів доступні магнітні контакти миттєвої дії, геркони та електронні контакти.

Для запуску програмованих логічних контролерів (ПЛК) можна використовувати електронні контакти та геркони.

Технічні характеристики згідно з типовим аркушем: РV 22.01 і АС08.01

Номінальні розміри: 100 мм, 160 мм

Діапазони вимірювання: 0 ... 0,6 бар до 0 ... 600 бар

Вимірювальна система: мідний сплав

Корпус: нержавіюча сталь

Оправа: байонетне кільце, нержавіюча сталь

Механізм: мідний сплав

Вікно: полікарбонат

Клас точності: 1.0

Приєднання до процесу: G 1/2 B

Температура вимірюваного середовища: -20... +80 °С, -20...+150 °С

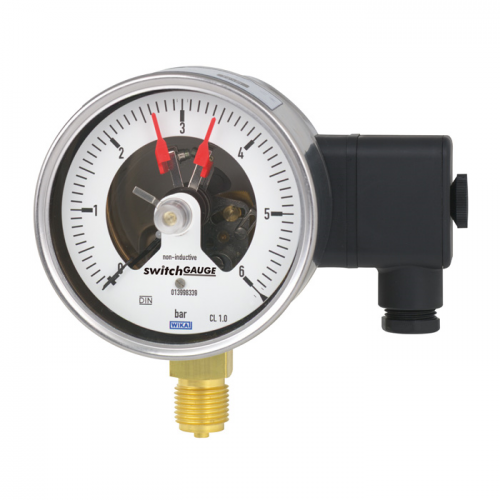

Приклад виконання манометра WIKA PGS 21.100

switchGAUGE PGS21.100/160
Технічні характеристики відповідно до технічного паспорта: PV 22.01 та AC 08.01
перемикач: магнітний перемикач миттєвої дії, модель 821
дія першого перемикача: розмикання (2)
дія другого перемикача: замикання (1)
Електричне підключення: боковий штекер
Номінальний розмір: 100
Діапазон вимірювання: діапазон манометричного тиску
Діапазон шкали: 0...10 бар
Технологічне підключення: G 1/2 B
Місце підключення: нижнє кріплення
Корпус: нержавіюча сталь
Стандарт манометра: міжнародний (стандарт Європи)
Вікно: полікарбонат
Допустима температура середовища: -20 ... +80 °C
Допустима температура навколишнього середовища: -20 … +60 °C
Механізм: мідний сплав
Логотип виробника: *WIKA*
Серійний номер: з серійним номером

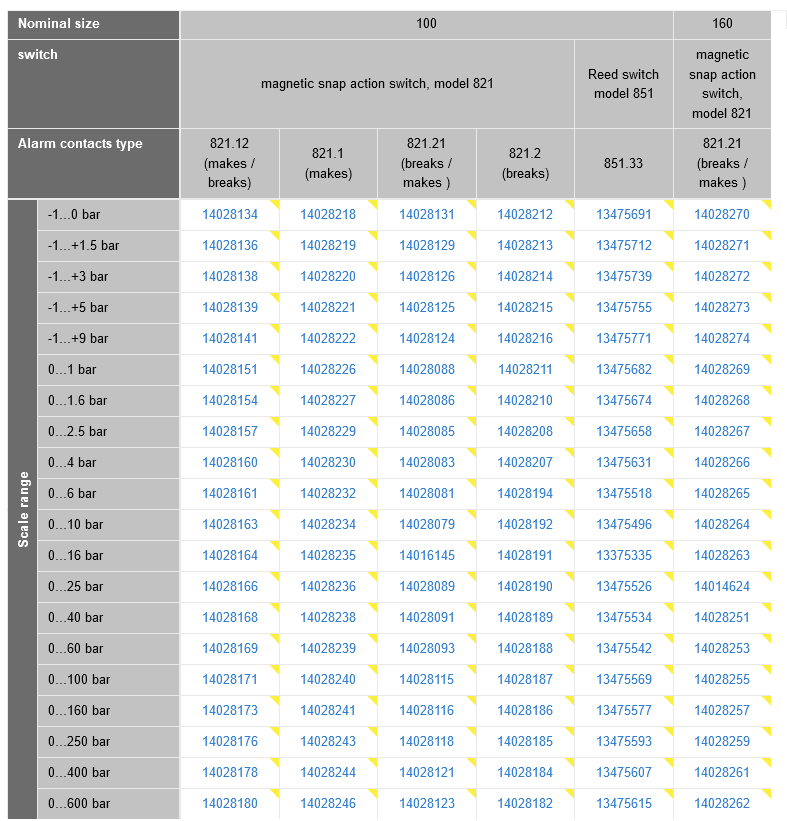

Стандартні артикули приладів.
