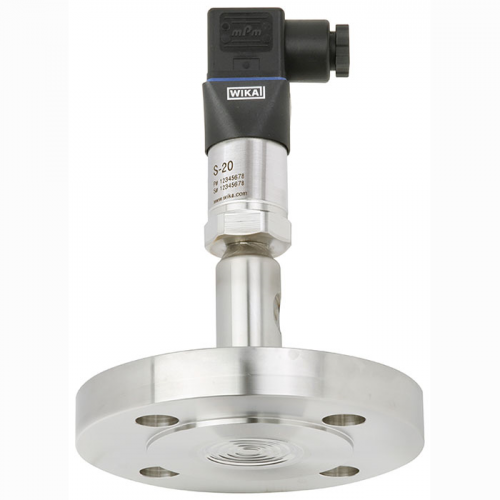

Перетворювач тиску в комплекті з мембранним розділювачем WIKA DSS27T.

Застосування.

Для гарячих, агресивних, в'язких середовищ, мембрана, що монтується врівень.

Механічне приєднання: фланцеве DN50, DN80 за EN 1092-1, фланцеве приєднання за ASME B16.5

Вихідний сигнал: 4-20 мА

Діапазон температур вимірюваного середовища: -10... +150 С

Похибка вимірювання: менше 0,5%

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435)

Перевантаження: 2-х кратне при діапазоні тиску більше 10 бар, 3-х кратне при діапазоні тиску менше 10 бар.

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS27T застосовують у хімічній і нафтопереробній промисловості.

Приклад виконання вимірювальної системи WIKA DSS27T

Технічні характеристики згідно з технічним паспортом: DS 95.13

Прилад для вимірювання тиску: датчик тиску

Одиниця виміру: бар

Діапазон вимірювання: манометр 0 ... 10 бар

Вихідний сигнал: 4 ... 20 мА, 2-провідний

Живлення: 8...35 В DC

Електричне підключення: кутовий роз'єм DIN 175301-803 A

Монтаж: прямий монтаж

Рідина для заповнення системи: KN 2 силіконова олива загального призначення

Одиниця виміру температури: цельсій

Температура процесу мін.: - 10°C

Температура процесу макс.: + 150°C

Температура навколишнього середовища, тиск мін. min: + 10°C

Температура навколишнього середовища, вимірюваний тиск, макс: + 40°C

Стандарт підключення до процесу: відповідно до EN 1092-1

Приєднання до процесу: DN 50

Номінальний тиск: PN 40

Ущільнювальна поверхня: форма B1

Частини, що контактують зі струмом: Нержавіюча сталь 1.4404/1.4435 (316L); UNS S31603
