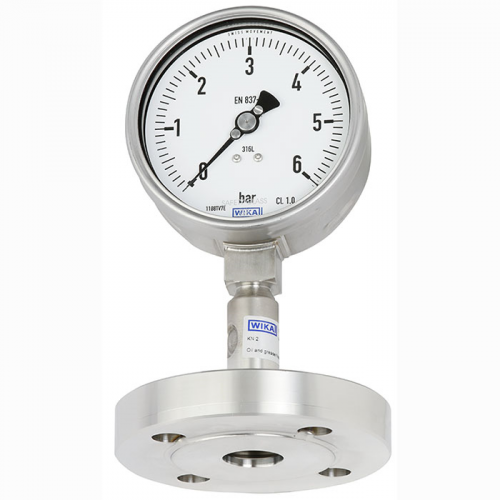

Манометр у комплекті з мембранним розділювачем WIKA DSS26М.

Прилад для фланцевих приєднань із невеликим розміром.

Застосування.

DSS26M особливо добре підходить для агресивних, високов'язких, кристалізуючих або гарячих середовищ.
Вимірювальна система успішно використовується по всьому світу в хімічній і нафтохімічній промисловості з високими вимогами до вимірювань.

Для гарячих, агресивних, в'язких середовищ.

Механічне приєднання: фланцеве DN25 за EN 1092-1, фланцеве приєднання за ASME B16.5

Діаметр корпусу манометра: 100 мм, радіальне приєднання.

Діапазон температур вимірюваного середовища: -10... +150 С

Похибка вимірювання: 1.0

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435)

Перевантаження: 1,3 від діапазону вимірювання при короткочасному впливі на чутливий елемент.

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS26М застосовують у хімічній і нафтопереробній промисловості.

Представлена вимірювальна система успішно застосовується на промислових підприємствах усього світу, де необхідні підвищені вимоги до приладів.

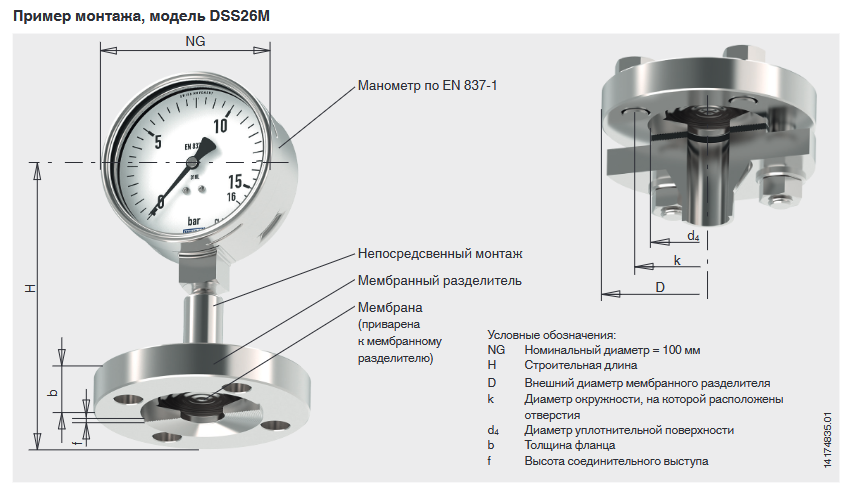

Приклад виконання вимірювальної системи WIKA DSS26М.

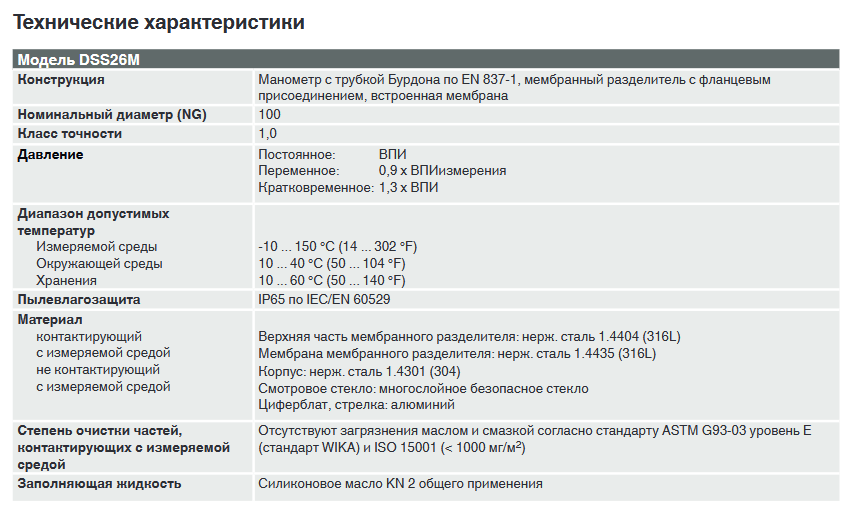

Модель: DSS26M

Засіб вимірювання тиску: манометр згідно з EN 837-1 номінальний розмір 100 мм

Одиниці шкали: бар

Діапазон шкали: 0...6 бар

Збірка: direct assembly

Рідина заповнення системи: KN 2 силіконове масло для загального застосування

Одиниці температури: цельсій

Температура вимірюваного середовища, мінімальна: - 10°C

Температура вимірюваного середовища, максимальна: +150°C

Температура навколишнього середовища, мін.: + 10°C

Температура навколишнього середовища, макс.: + 40°C

стандарт приєднання до процесу: за EN 1092-1

Приєднання до процесу: DN 25

Номінальний тиск: PN 40

Ущільнювальна поверхня: форма B1

Змочувані частини: Нерж. сталь 1.4404/1.4435 (316L); UNS S31603
