Манометр WIKA 432.50 з плоскою мембраною.

Цей тип приладу призначений для вимірювання тиску з можливими перевантаженнями (5-кратне).

Діаметр корпусу: 100 мм, 160 мм.

Прилад з мембранним роздільником також призначений для вимірювання малих діапазонів тиску (16 мбар, 25 мбар, 40 мбар).

Можливе гідрозаповнення корпусу.

Стандартна перевантажувальна здатність: 5-кратне значення повної шкали, але не більше 40 бар.

Вимірювальна система: нерж.сталь

Клас точності: 1,6

Пиловологозахист:

IP54 для моделі 432.50

IP65 для моделі 433.50 (з гідрозаповненням)

Вікно: багатошарове захисне скло

Температура вимірюваного середовища: до +100°С

Конструкція EN 837-3

Для вимірювання тиску в'язких рідин рекомендуємо застосовувати відкритий з'єднувальний фланець, для запобігання закупорювання каналу тиску.

Також використовуючи відкритий з'єднувальний фланець, можна промити робочу камеру через промивне з'єднання.

В стандартній комплектації мембранний манометр моделі 432.50 вже має захист від перевантаження, що в 5 разів перевищує повне значення

шкали.

Можливі версії з більш високим захистом від перевантаження.

Приклад виконання манометра WIKA 432.50 з розділювачем

Модель: 432.50

Технічні характеристики згідно з технічним паспортом: PM 04.03

Наповнення корпусу: без

Корпус: з диском для продувки під тиском

Номінальний розмір: 100 мм

Діапазон шкали 0...6 бар

Приєднання до процесу: G 1/2 B

Розташування роз'єму: нижнє кріплення

Матеріал мембрани: Інконель 718 (2.4668)

Матеріал нижньої частини корпусу: Нержавіюча сталь

Покажчик: стандартний покажчик

Допустима температура навколишнього середовища: -20...+60 °C

Допустима температура вимірюваного середовища: -20...+100 °C

Клас точності: клас 1.6

Захист від надлишкового тиску: 5 x повне значення шкали, макс. 40 бар + вакуумний запобіжник

Захист від проникнення вологи: IP 54

Ущільнення камери тиску: FPM

Вікно: ламіноване безпечне скло

Стандарт манометра: Міжнародний (стандарт Європа)

Логотип виробника: *WIKA*

Серійний номер: з серійним номером

QR-код з розширеним серійним номером на циферблаті

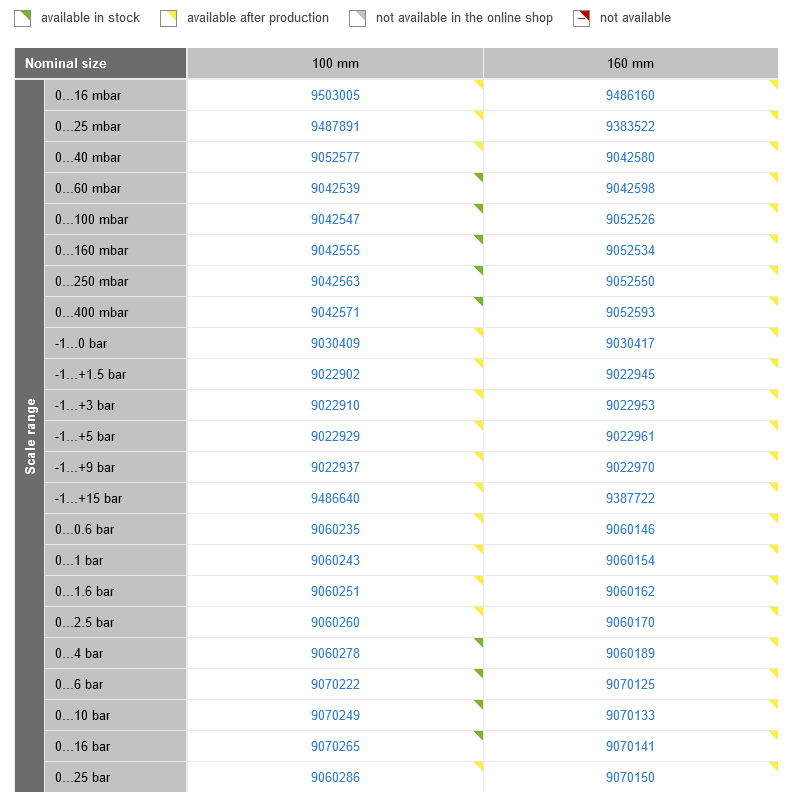

Стандартні артикули
