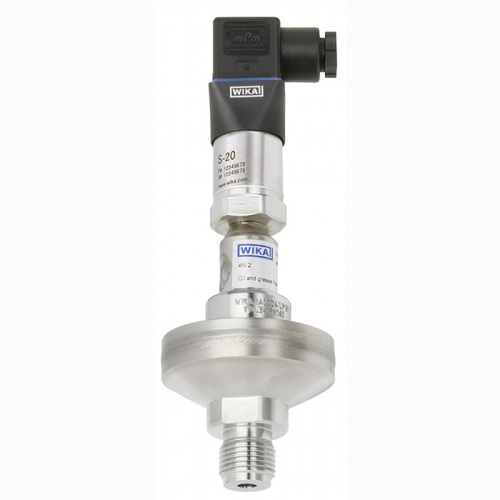

Датчик тиску в комплекті з мембранним розділювачем WIKA DSS34Т.

Прилад із різьбовим приєднанням.

Застосування.

Для гарячих, агресивних середовищ.

Механічне приєднання: різьбове G1/2, NPT ½

Вихідний сигнал: 4-20 мА.

Діапазон температур вимірюваного середовища: -10... +150 С

Похибка вимірювання: менше 0,5% від діапазону вимірювання.

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435), хастеллой.

Перевантаження: 2-х кратне за діапазону тиску понад 10 бар, 3-х кратне за діапазону тиску менше 10 бар.

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS34Т застосовують у хімічній і нафтопереробній промисловості, водопідготовці.

Представлена вимірювальна система успішно застосовується на промислових підприємствах усього світу, де необхідні підвищені вимоги до приладів.

Приклад виконання вимірювальної системи WIKA DSS34T

Модель: DSS34T

Технічні характеристики згідно з технічним паспортом: DS 95.16

Прилад для вимірювання тиску: перетворювач тиску

Одиниця виміру: бар

Діапазон вимірювання: Манометр 0 ... 10 бар

Вихідний сигнал: 4 ... 20 мА, 2-провідний

Живлення: постійний струм 8...35 В

Електричне підключення: кутовий роз'єм DIN 175301-803 A

Монтаж: прямий монтаж

Рідина для заповнення системи: KN 2 Силіконова олива загального призначення

Одиниця виміру температури: цельсій

Температура процесу мін.: - 10°C

Температура процесу макс.: + 150°C

Температура навколишнього середовища, тиск мін. min: + 10°C

Температура навколишнього середовища, вимірюваний тиск, макс: + 40°C

Стандарт приєднання до процесу: відповідно до BSPP (наприклад, G 1/2)

Різьбове з'єднання: G 1/2» зовнішня

Номінальний тиск: PN 160

Частини, що контактують з рідиною: Нержавіюча сталь 1.4404/1.4435 (316L); UNS S31603
