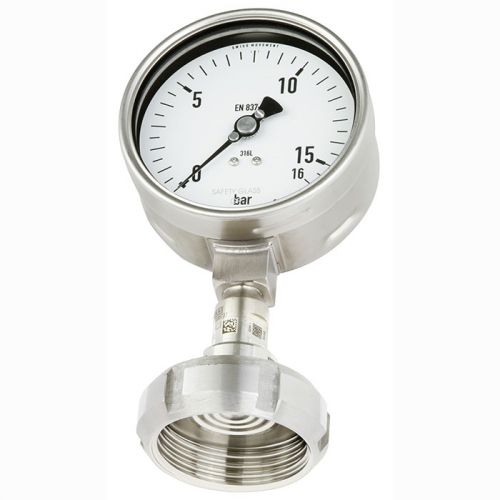

Манометр у комплекті з мембранним розділювачем WIKA DSS19F.

Мембранний розділювач з різьбовим SMS приєднанням, манометр виготовлений за EN837-1.

Застосування.

Для гарячих, агресивних, в'язких середовищ, газів, пари.

Механічне приєднання: різьбове SMS приєднання DN 1 ½, DN2.

Діаметр корпусу манометра: 100 мм, радіальне приєднання.

Діапазон температур вимірюваного середовища: -10... +80 С (для SIP очищення макс 130 С)

Похибка вимірювання: 1.0

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435)

Перевантаження: 1,3 від діапазону вимірювання при короткочасному впливі на чутливий елемент.

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS19F застосовують у харчовій промисловості.

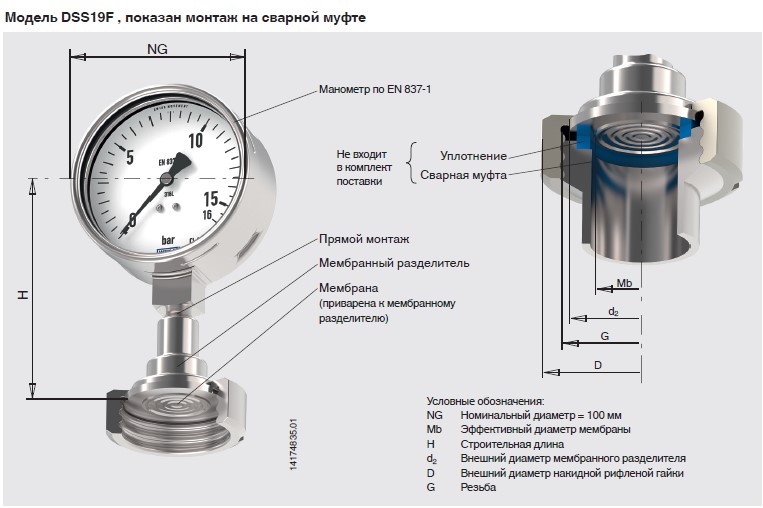

Приклад виконання вимірювальної системи WIKA DSS19F, SMS-стандарт приєднання до процесу: 1 1/2"

Модель: DSS19F

Стандарт: Міжнародний (європейський стандарт)

Вимірювальна система: нержавіюча сталь

Матеріал корпусу: Нержавіюча сталь 1.4301 (стандарт)

Положення приєднання: радіальне

Варіант мембранного ущільнення: SMS-стандарт

Інструмент для вимірювання тиску: Манометр згідно з EN 837-1 номінальний розмір 100 мм

Гідрозаповнення корпусу: з

Діапазон вимірювання: 0...10 бар

Гідрозаповнення корпусу: гліцерин (FDA)

Клас точності: клас 1.0

Скло: багатошарове безпечне скло

Температура вимірюваного середовища, мінімальна: +10°C

Температура вимірюваного середовища, максимальна: + 80°C; для стерильних процесів (SIP) максимумально до + 130°C

Температура навколишнього середовища, мін.: + 10°C

Температура навколишнього середовища, макс.: + 40°C

Приєднання до процесу: Накидна гайка з пазом

стандарт труби: Розмір труби за ISO 1127 ряд 2 або ISO 2037/1992

приєднання до процесу: 1 1/2" (розмір труби 38,0 x 1,2)

Змочувані частини: Нержавіюча сталь 1.4435 (316L); UNS S31603

Шорсткість поверхні змочуваних частин, за винятком зварного шва: Ra ≤ 0,76 μm
