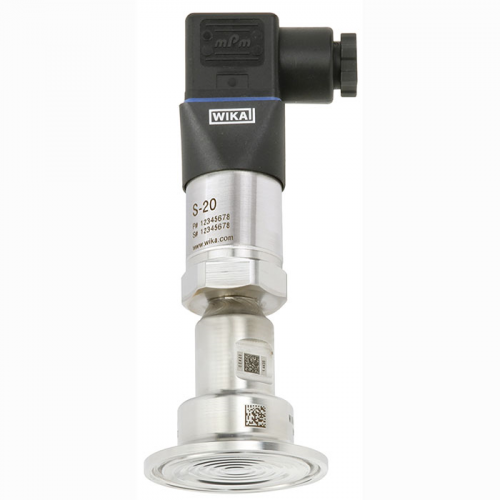

Датчик тиску в комплекті з мембранним розділювачем WIKA DSS22Т.

Прилад із клемповим приєднанням для застосування в харчовій промисловості.

Застосування.

Для налипаючих середовищ, рідини, газів та інших середовищ при виробництві напоїв.

Прилад підходить для роботи з парою.

Вимірювальну систему використовують на стадіях фільтрації, пастеризації, сепарації, розливу тощо.

Механічне приєднання: DN 1 ½, DN2, клемпове приєднання відповідно до DIN 32676, DN32, DN40. Клемпове приєднання відповідно до BS4825

Вихідний сигнал: 4-20 мА.

Діапазон температур вимірюваного середовища: -10... +80 С (для SIP мийки 130 С)

Похибка вимірювання: менше 0,5% від діапазону вимірювання.

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435).

Перевантаження: 2-х кратне за діапазону тиску понад 10 бар, 3-х кратне за діапазону тиску менше 10 бар.

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS22Т застосовують на харчових підприємствах.

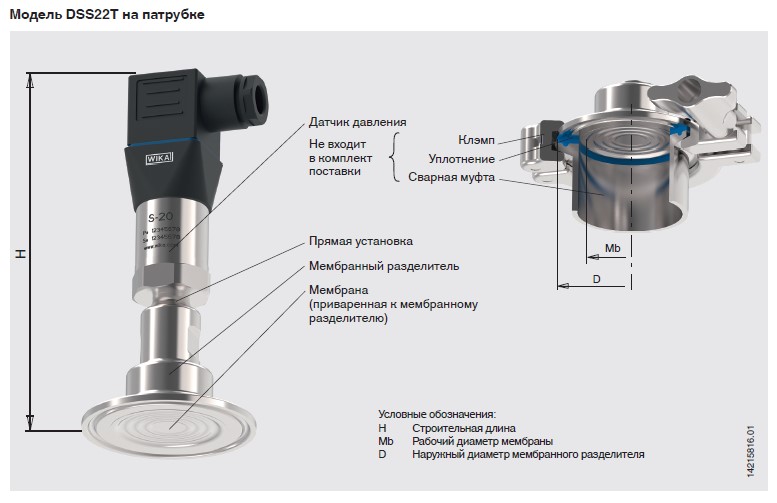

Приклад виконання вимірювальної системи WIKA DSS22Т

Варіант мембранного ущільнення: затискне з'єднання

Інструмент вимірювання тиску: перетворювач тиску

Одиниця виміру: бар

Діапазон вимірювань: -1...+5 бар

Вихідний сигнал: 4...20 мА, 2-провідний

Живлення: DC 8...35 В

Нелінійність: 0,25% BFSL

Електричне підключення: кутовий роз'єм DIN 175301-803 A

Призначення клем електричного підключення: U+=1, U-=2

Збірка: пряма

Рідина заповнення системи: KN 92 біла мінеральна олива; для фармацевтичних і харчової промисловості; FDA, US

Одиниці температури: цельсій

Температура вимірюваного середовища, мінімальна: +10°C

Температура вимірюваного середовища, максимальна: + 80°C; для стерильних процесів (SIP) максимально до + 130°C

Температура навколишнього середовища, мін.: + 10°C

Температура навколишнього середовища, макс.: + 40°C

стандарт труби: Розмір трубки за DIN 11866 ряд C або ASME BPE

приєднання до процесу: 1 1/2» (розмір труби 38,1 x 1,65)

Змочувані частини: Нержавіюча сталь 1.4435 (316L); UNS S31603

Шорсткість поверхні змочуваних частин, за винятком зварного шва: Ra ≤ 0,76 μm

Температурна похибка процесу в мбар/10°К: 1 мбар

Температурна похибка навколишнього середовища в mbar/10°K: 2 mbar
