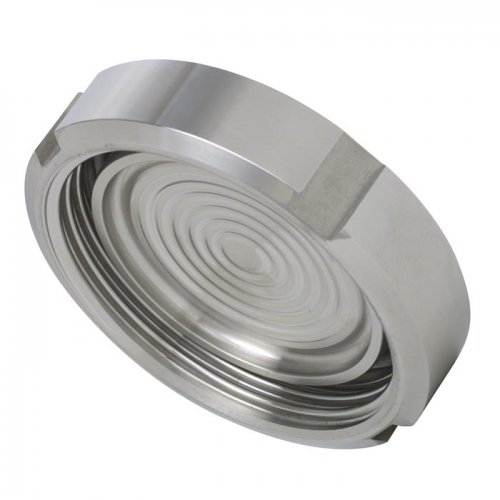

Мембранний роздільник WIKA 990.51 з асептичним приєднанням по DIN 11864.

Розділювачі вказаного типу застосовують в харчовій, фармацевтичній, хімічній промисловості під час виробництва стерильних матеріалів.

Особливі властивості.

Швидке очищення, без залишків.

Підходить для SIP і CIP.

Сертифікований EHEDG і відповідає вимогам 3-A.

Асептичні з'єднання відповідно до DIN 11864 відповідають високим гігієнічним стандартам.

Ущільнення без мертвих зон забезпечується завдяки металевому упору і самоцентруванню.

Навіть при зміні температури середовища з'єднання не потребує технічного обслуговування і не потребує перевірки.

Системи мембранних ущільнень витримують температуру очищувальної пари, що виникає в процесах SIP, і, таким чином, забезпечують стерильне з'єднання між вимірюваним середовищем і мембранним ущільненням.

Тип технологічного приєднання:

Асептичне приєднання за DIN 11864, ущільнення форма A.

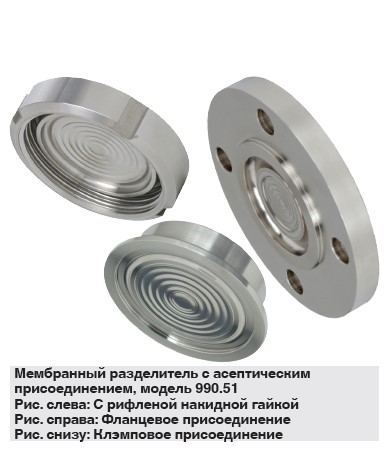

Асептичне різьбове трубне приєднання за DIN 11864-1.

Асептичне фланцеве приєднання за DIN 11864-2.

Асептичне клемпове приєднання за DIN 11864-3.

Для трубопроводів за DIN 11866 ряд A і ряд B (або DIN 11850 і DIN EN ISO 1127).

Різьбове, фланцеве, клемпове підключення до процесу.

Розділювач поставляється в комплекті з вимірювальним приладом.

Приклад виконання манометра в комплекті із мембранним розділювачем WIKA 990.51 DN80

Манометр із трубкою Бурдона, виконання з нержавіючої сталі

Модель: 233.50

Вимірювальна система: нержавіюча сталь

Гідрозаповнення корпусу: з

Номінальний розмір: 100 мм

Діапазон шкали: 0...2,5 бар

Приєднання до процесу: мембранний роздільник

Положення приєднання: радіальне

Скло: багатошарове безпечне скло

Стрілка: стрілка, що підлаштовується

Клас точності: Клас 1.0

Матеріал чутливого елемента: Вимірювальна система 316L

Рідина для заповнення корпусу: водно-гліцеринова суміш

Пиловологозахист: IP 65

Стандарт манометра: Міжнародний (Європейський стандарт)

Логотип виробника: *WIKA*

з Серійним номером

QR код з розширеним серійним номером на циферблаті

Специфікація збірки на стороні високого тиску (+): Прямий монтаж

Рідина заповнення системи: KN 92 біла мінеральна олива; для фармацевтичних і

харчової промисловості; FDA, US

Температура вимірюваного середовища, мінімальна: +10°C

Температура вимірюваного середовища, максимальна: + 80°C; для стерильних процесів (SIP)

максимально до + 130°C

Температура навколишнього середовища, мін.: + 10°C

Температура навколишнього середовища, макс.: + 40°C

роздільник середовищ для гігієнічних застосувань

Технічні характеристики згідно з типовим листом: DS 99.51

Мембранний роздільник: Модель 990.51

Тип приєднання до процесу: Стерильне різьбове приєднання за DIN 11864-1

Специфікація приєднання до процесу: сполучна муфта з накидною гайкою

Форма ущільнення: Форма A (кільце ущільнювача)

Приєднання до процесу: DN 80 (розмір труби 85,0 x 2,0)

Стандарт труби: Розмір трубки за DIN 11866 ряд A або DIN 11850 ряд 2

Матеріал верх.частини / основний матеріал: Нержавіюча сталь 1.4435 (316L); UNS S31603

Матеріал мембрани: нержавіюча сталь 1.4435 (316L); UNS S31603

Шорсткість поверхні змочуваних частин, за винятком зварного шва: Ra ≤ 0,76 мкм
