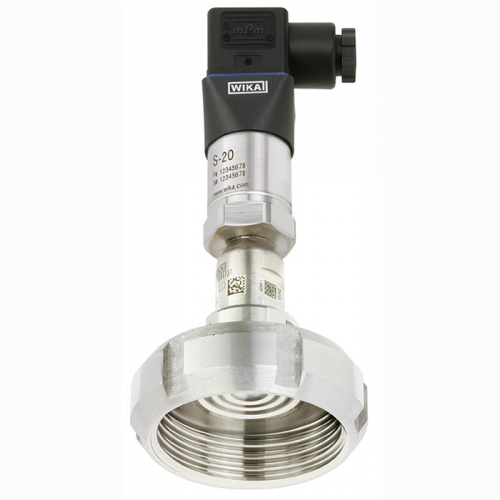

Перетворювач тиску в комплекті з мембранним розділювачем WIKA DSS19Т.

Мембранний розділювач із приєднанням за стандартом SMS (SS 3352) для застосування в харчовій промисловості.

Застосування.

Для налипаючих середовищ, рідини, газів та інших середовищ.

Вимірювальну систему використовують на стадіях фільтрації, пастеризації, сепарації тощо.

Механічне приєднання: різьбове SMS приєднання DN 1 ½, DN 2.

Вихідний сигнал: 4-20 мА.

Діапазон температур вимірюваного середовища: -10... +80 С (для SIP мийки 130 С)

Похибка вимірювання: менше 0,5% від діапазону вимірювання.

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435).

Перевантаження: 2-х кратне за діапазону тиску понад 10 бар, 3-х кратне за діапазону тиску менше 10 бар.

Приклад виконання вимірювальної системи WIKA DSS19Т

Варіант з мембранним розділювачем: стандарт SMS
Прилад для вимірювання тиску: перетворювач тиску
Діапазон вимірювання: 0...16 бар надлишкового тиску
Вихідний сигнал: 4 ... 20 мА, 2-провідний
Напруга живлення : 8...35 В постійного струму
Електричне підключення: кутовий роз'єм DIN 175301-803 A
Монтаж: прямий монтаж
Рідина для заповнення системи: KN 92 медична біла мінеральна олива; для фармацевтичної та харчової промисловості; FDA, USP, EP
Температура процесу мін: + 10°C
Температура процесу макс.: + 80°C; для стерилізації (SIP) макс. + 130°C
Температура навколишнього середовища, тиск мін. мін.: + 10°C
Температура навколишнього середовища, вимірюваний тиск, макс: + 40°C
Специфікація технологічного з'єднання: рифлена накидна гайка
трубний стандарт: розміри труб відповідно до DIN 1127, ряд 2 або ISO 2037/1992
Приєднання до процесу: DN 38 (розміри труби 38,0 x 1,2)
Частини, що контактують з рідиною: нержавіюча сталь 1.4435 (316L); UNS S31603
Шорсткість поверхні деталей, що контактують зі стиканням, за винятком зварювального шва: Ra ≤ 0,76 мкм (Ra 0,30 мкм) відповідно до ASME

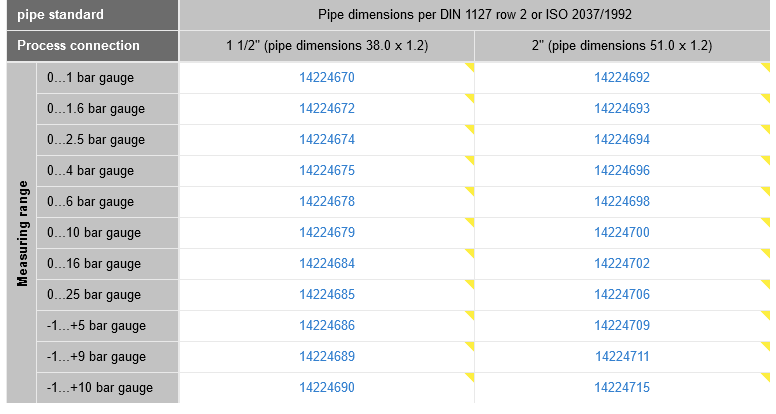

Стандартні артикули WIKA DSS19Т

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS19Т застосовують на харчових підприємствах.

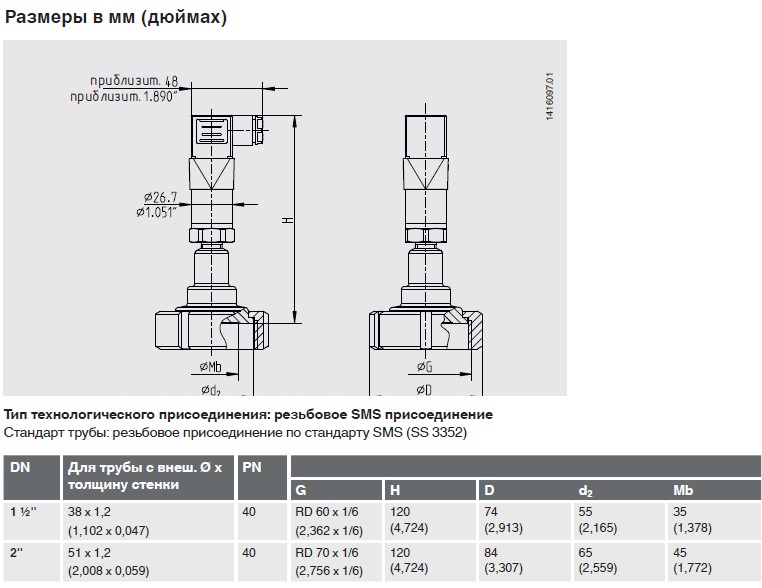

Розміри
