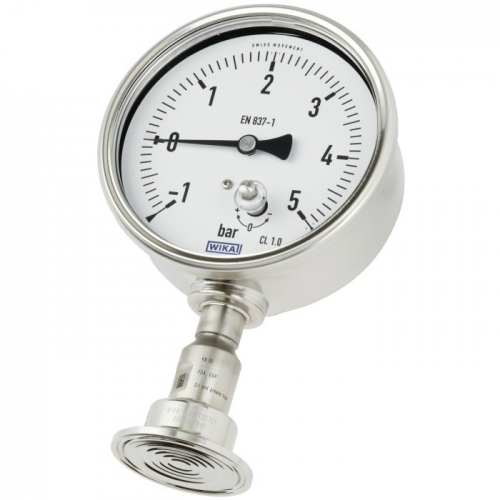

Манометр в комплекті з мембранним розділювачем з клемповим підключенням WIKA DSS22P.

Прилад в асептичному виконанні.

Застосування.

Асептичне вимірювання тиску в фармацевтичній промисловості.

Для гарячих, агресивних, в'язких середовищ, газів, пари.

Придатність для фармацевтичних продуктів ґрунтується на тому, що точку вимірювання можна очищати під час встановлення.

Виконуються вимоги CIP (очищення на місці) і SIP (стерилізація на місці).

Затискне з'єднання забезпечує швидкий і легкий демонтаж і, таким чином, просте очищення із заміною ущільнення.

Перевірена суцільнозварна конструкція забезпечує тривалий термін служби і постійну герметичність.

Нульова точка може бути встановлена безпосередньо на вікні за допомогою шестигранного ключа без необхідності демонтажу приладу.

Приклад виконання вимірювальної системи DSS22P

Манометр зі встановленими мембранними ущільненнями, з затискним з'єднанням
Модель: DSS22P
Регулювання нуля: зовнішнє регулювання нуля
Номінальний розмір: 100 мм
Вимірювальна система: нержавіюча сталь
Матеріал корпусу: нержавіюча сталь 1.4301
Розташування з'єднання: нижнє кріплення
Варіант мембранного ущільнення: затискне з'єднання
Прилад для вимірювання тиску: манометр згідно EHEDG номінальний розмір 100 мм
Діапазон шкали: 0...6 бар
Збірка: пряма збірка
Рідина для заповнення системи: KN 92 Медична біла мінеральна олива; для фармацевтичної та харчової промисловості; FDA, USP, EP
Температура процесу мін: + 10°C
Температура процесу макс.: + 80°C; для стерилізації (SIP) макс. + 130°C
Температура навколишнього середовища, тиск мін. мін.: + 10°C
Температура навколишнього середовища, вимірюваний тиск, макс: + 40°C
стандарт труби: Розміри труб відповідно до BS 4825, частина 3 або O.D.-труба
Приєднання до процесу: DN 38,1 (розміри труби 38,1 x 1,6)
Частини, що контактують зі средой: Нержавіюча сталь 1.4435 (316L), електрополірована; UNS S31603
Шорсткість поверхні деталей, що контактують зі стиком, за винятком зварювального шва: Ra ≤ 0,38 мкм (Ra 0,15 мкм) відповідно до ASME BPE SF4

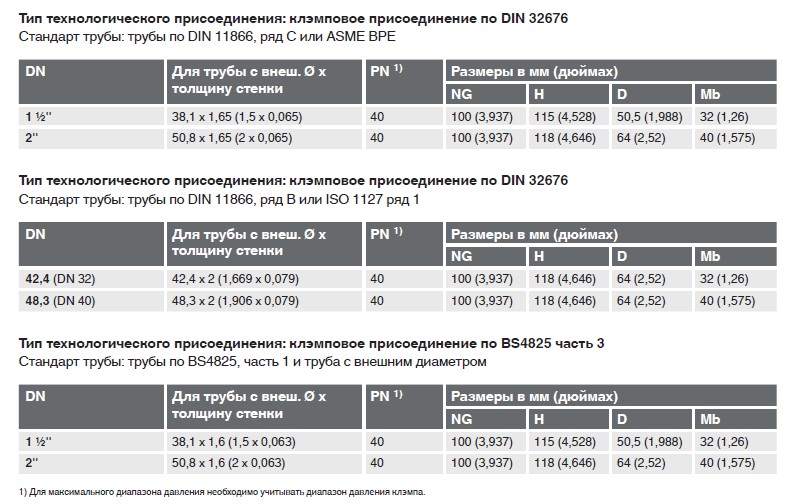

Вибір різних типорозмірів приладу.

Механічне приєднання: клемпове приєднання за DIN 32676 DN 1 ½, DN2.

Клемпове приєднання за DIN 32676 DN32, DN40.

Клемпове приєднання за BS4825.

Діаметр корпусу манометра: 100 мм, радіальне приєднання.

Діапазон температур вимірюваного середовища: -10... +80 С (для SIP очищення макс 130 С)

Похибка вимірювання: 1.0

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435)

Перевантаження: 1,3 від діапазону вимірювання при короткочасному впливі на чутливий елемент.

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS22P застосовують у фармацевтичній промисловості.
