Мембранний розділювач із молочною гайкою WIKA 990.18 по DIN 11851.

Застосування

Виробництво продуктів харчування та напоїв.

Для молокозаводів, пивоварень.

Особливі характеристики.

Швидкий монтаж і демонтаж.

Швидке очищення точки вимірювання, без залишків.

Опис

Мембранні ущільнення використовуються для захисту приладів для вимірювання тиску в системах зі складними середовищами.

В системах мембранних ущільнень діафрагма мембранного ущільнення забезпечує поділ між приладом і вимірюваним середовищем.

Тиск передається на вимірювальний прилад через заповнюючу рідину, яка знаходиться всередині системи мембранного ущільнення.

Можна замовити вимірювальні системи із радіальним чи аксіальним підключенням мембранного розділювача.

Мембранні розділювачі витримують температуру миючої пари, що виникає в процесах SIP, і, таким чином, забезпечують стерильне з'єднання між

вимірюваним середовищем і мембранним ущільненням.

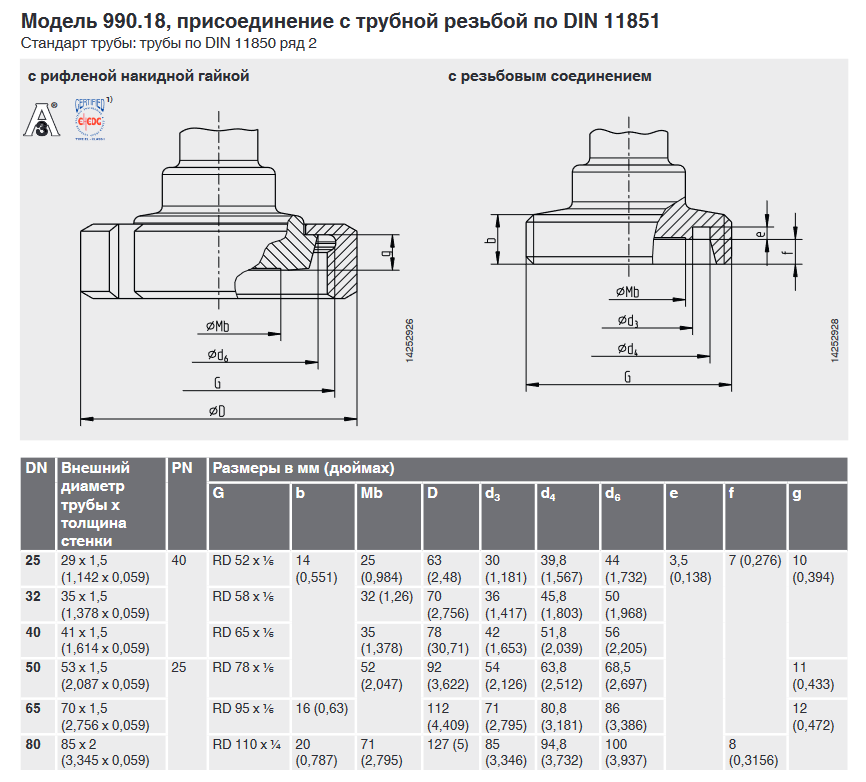

Модель 990.18, приєднання з трубним різьбленням за DIN 11851

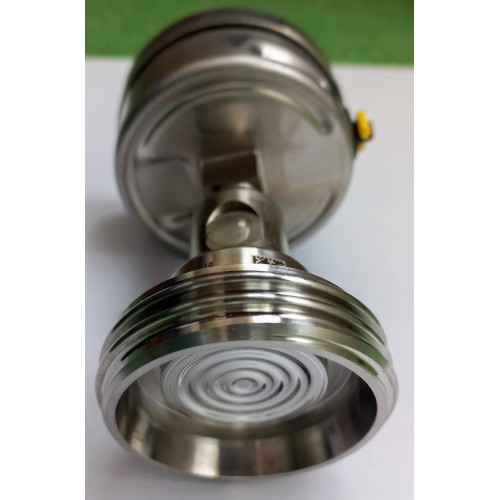

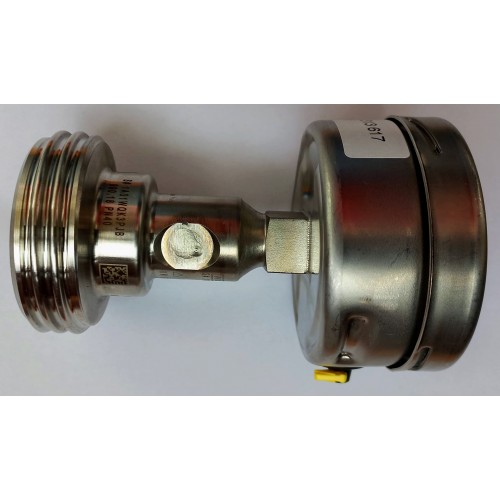

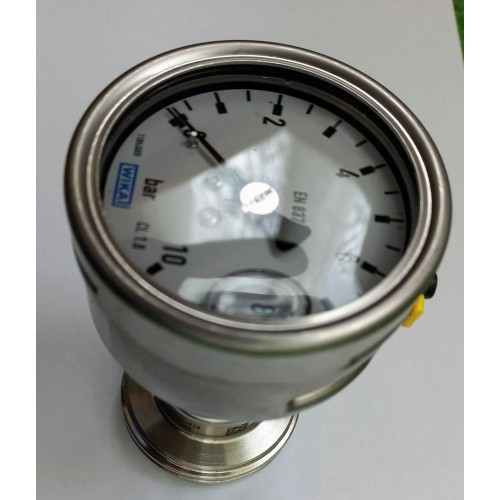

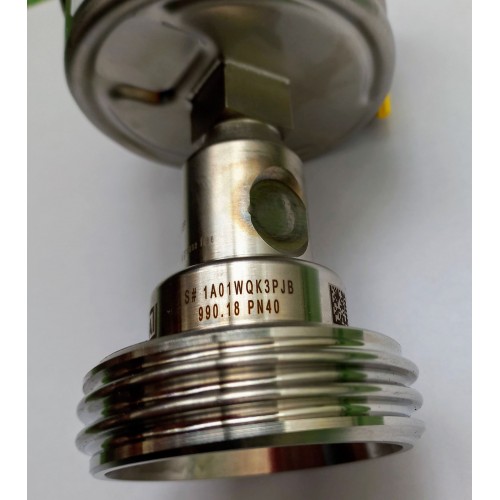

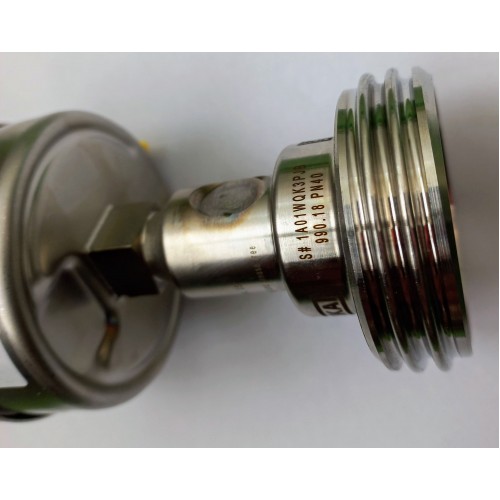

Приклад виконання мембранного роздільника: WIKA 990.18

Тип приєднання до процесу: приєднання гвинтове за стандартом DIN 11851.

Специфікація приєднання до процесу: накидна гайка з пазом.

Приєднання до процесу: DN 40 (розмір труби 41,0 x 1,5).

Стандарт труби: розмір труби за DIN 11850 ряд 2.

Матеріал верх.частини / основний матеріал: нержавіюча сталь 1.4435 (316L); UNS S31603.

Матеріал мембрани: нержавіюча сталь 1.4435 (316L); UNS S31603.

Шорсткість поверхні змочуваних частин, за винятком зварного шва: Ra ≤ 0,76 мкм.

Фактори, що впливають на час реагування мембранних розділювачів.

Для зменшення часу реагування мембранних розділювачів, потрібно зменшити кількість заповнювальної рідини, також рекомендується

використовувати заповнювальну рідину з меншою в'язкістю.

Зі збільшенням внутрішнього діаметра і довжини капіляра, збільшується інерційність вимірювальної системи. Зменшення температури також

покращує час реагування мембранного роздільника.

Кожна мембрана перевіряється на герметичність за допомогою гелієвого тесту.

В мембранному роздільнику можливе використання синусоїдної мембрани (низька гнучкість, до 0,5 мбар абсолютного тиску у вакуумметричному

діапазоні), ступінчастої мембрани (висока гнучкість, може застосовуватись у діапазоні лише до 500 мбар абс), та мембрани STAR (поєднує в собі

переваги ступінчастої та синусоїдної мембрани).

Нова мембрана STAR застосовується, де можливе виникнення температурної похибки (наприклад, за довгого капіляра та/або за низького

діапазону тиску, особливо в поєднанні з перетворювачами тиску).

Нова мембрана гнучкіша, ніж синусоїдна, має нижчий коефіцієнт температури, підходить для застосування в повному вакуумі. В майбутньому,

роздільник з мембраною STAR залишиться єдиним виконанням мембран.

Як ми бачимо, безліч факторів впливає на вибір конструкції як самого мембранного розділювача, так і частин, що з'єднують розділювач з

вимірювальним приладом.
