Вимірювальна система для гомогенізаторів, WIKA 990.30.

Прилад сконструйований для високих динамічних значень тиску ≤ 2500 бар.

Використовуються для підготовки напоїв, фарм. продукції, молока тощо.

Розділювач моделі 990.30 спеціально призначений для використання в гомогенізаторах у санітарних застосуваннях.

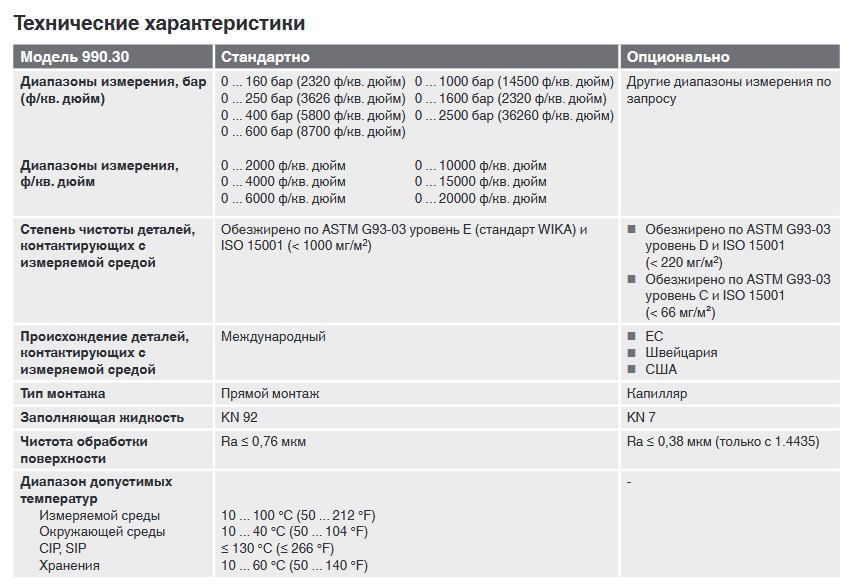

Діапазони вимірювання:

160 бар

250 бар

400 бар

600 бар

Мембранний розділювач WIKA 990.30 комплектується разом із манометром, датчиком тиску, манометром із вихідним сигналом, реле тиску.

Приклад виконання вимірювальної системи з розділювачем для гомогенізатора

Модель: 233.50

Технічні характеристики згідно з типовим листом: PM 02.02

Вимірювальна система: нержавіюча сталь

Гідрозаповнення корпусу: з

Номінальний розмір: 100 мм

Діапазон шкали: 0...250 бар

Приєднання до процесу: мембранний роздільник

Положення приєднання: радіальне

Скло: багатошарове безпечне скло

Стрілка: стрілка, що підлаштовується

Клас точності: Клас 1.0

Матеріал чутливого елемента: Вимірювальна система 316L

Рідина для заповнення корпусу: гліцерин

Спеціальна вимірювальна система: Версія 3 зменшений (для мембранних роздільників)

Пиловологозахист: IP 65

Стандарт манометра: Міжнародний (Європейський стандарт)

Логотип виробника: *WIKA*

із Серійним номером

Система з мембранним роздільником середовищ

Специфікація складання на стороні високого тиску (+): Прямий монтаж

Рідина заповнення системи: KN 7 гліцерин; FDA

Температура вимірюваного середовища, мінімальна: +10°C

Температура вимірюваного середовища, максимальна: + 80°C; для стерильних процесів (SIP)

максимально до + 130°C

Температура навколишнього середовища, мін.: + 10°C

Температура навколишнього середовища, макс.: + 40°C

Для гомогенізаторів
Мембранний роздільник: Модель 990.30

Виконання мембранного роздільника: Підключення гомогенізатора 23,8 / 13,5

Номінальний тиск: PN 1000

Довжина фіксатора вала L4: 69.5 ± 0.5

Матеріал тубуса: нержавіюча сталь 1.4542 (630); UNS S17400

Матеріал мембрани: нержавіюча сталь 1.4571 (316Ti); UNS S31635

Діаметр вала: 22,0 mm

довжина затискача: 39.0 ± 0.5

Ущільнювальна втулка діаметром d3 в мм: 34.9 ±0.1

Довжина ущільнювального кільця L3 в мм: 10.0 ±0.2

Діаметр виносу d2 у мм: 23.8 -0.1

Довжина виносу L2 в мм: 13.5 ±0.2

Кріпильні деталі: Без
