Мембранний розділювач з асептичним підключенням WIKA 990.52

Опис.

Мембранні роздільники використовуються для захисту приладів вимірювання тиску в застосуваннях зі складними середовищами.

В системах мембранних роздільників мембрана відокремлює вимірювальний прилад від вимірюваного середовища.

Тиск до вимірювального приладу передається через заповнювальну рідину, що міститься в системі мембранного роздільника.

Широкий вибір конструкцій, матеріалів і заповнювальних рідин дає змогу задовольнити будь-які підвищені вимоги замовників.

Завдяки асептичному технологічному приєднанню мембранні роздільники моделей 990.22, 990.52 і 990.53 підходять для харчової,

фармацевтичної промисловості та біотехнологій.

Мембранні роздільники можуть витримувати високі температури пари в процесі безрозбірного очищення SIP, що дає змогу забезпечити

стерильність з'єднання між вимірюваним середовищем і мембранним роздільником.

Монтаж мембранного роздільника на вимірювальному приладі може здійснюватися безпосередньо, а при високих температурах через

охолоджувальний елемент або через гнучкий капіляр.

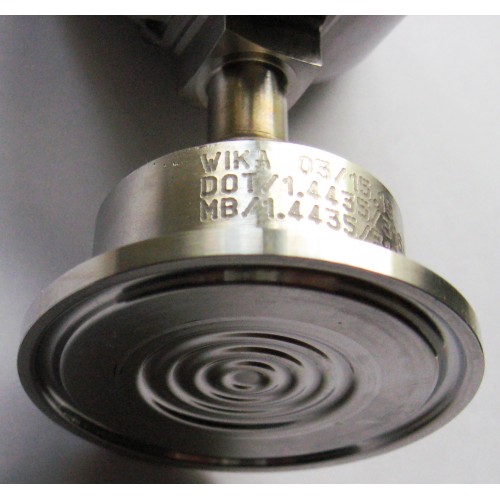

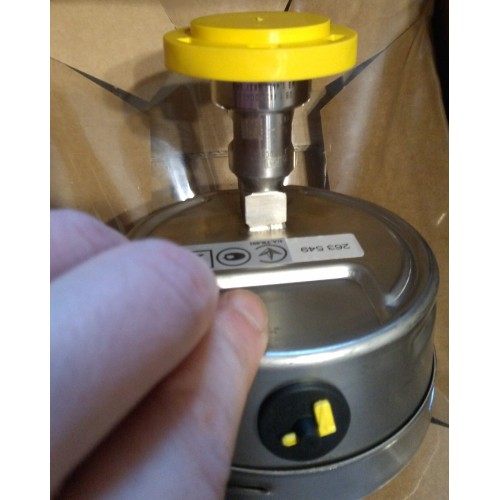

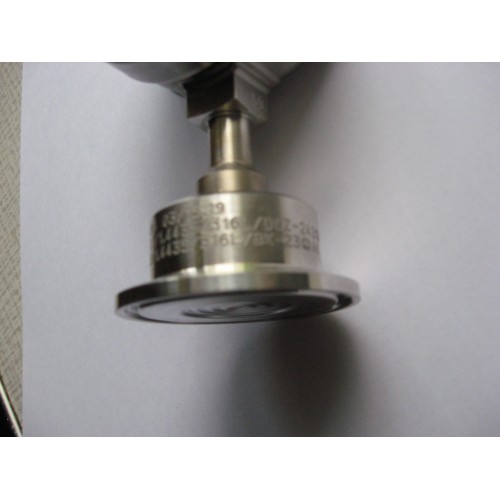

Приклад виконання мембранного розділювача WIKA 990.52 в комплекті з манометром 233.50.

Вимірювальна система: нержавіюча сталь
Гідрозаповнення корпусу: з
Номінальний розмір манометра: 063 мм
Діапазон шкали: 0...6 бар
Приєднання до процесу: мембранний роздільник
Положення приєднання: радіальне
Скло: Полікарбонат
Стрілка: стрілка, що підлаштовується
Клас точності: Клас 1.6
Матеріал чутливого елемента: вимірювальна система 316 SS
Заповнювальна рідина: гліцерин
Ступінь пило - вологозахисту: IP 65
Специфікація збірки на стороні високого тиску (+): Прямий монтаж
Рідина заповнення системи: KN 92 біле мінеральне мастило; для фармацевтичних і
харчової промисловості; FDA, US
Температура вимірюваного середовища, мінімальна: +10°C
Температура вимірюваного середовища, максимальна: + 80°C; для стерильних процесів (SIP)
максимально до + 130°C
Температура навколишнього середовища, мін.: + 10°C
Температура навколишнього середовища, макс.: + 40°C
роздільник середовищ для гігієнічних застосувань
Специфікація згідно з типовим листом: DS 99.41

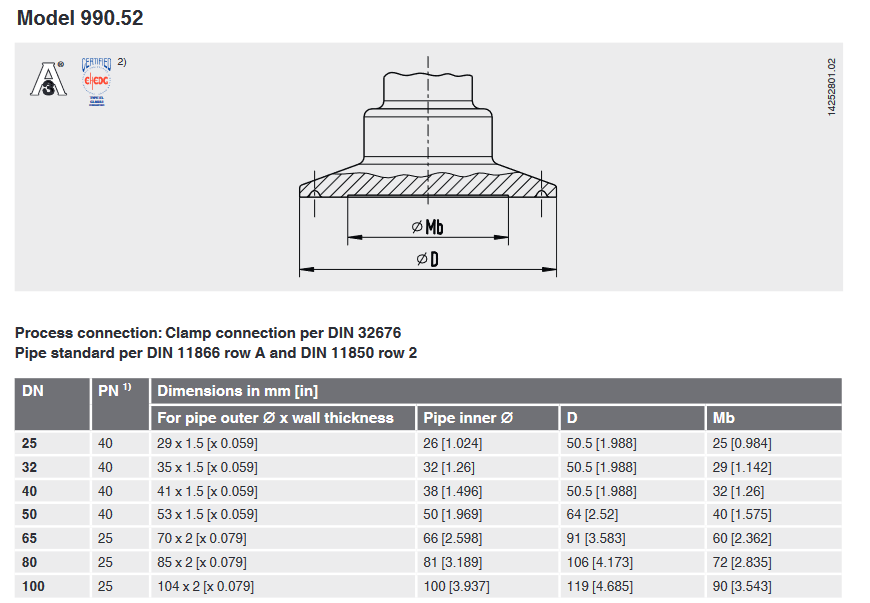

Мембранний роздільник: Модель 990.52
Тип приєднання до процесу: Клемпове приєднання відповідно до DIN 32676
Приєднання до процесу: DN 25 (розмір труби 29,0 x 1,5)
Стандарт труби: Розмір трубки за DIN 11866 ряд A або DIN 11850 ряд 2
Матеріал верх.частини / основний матеріал: Нержавіюча сталь 1.4435 (316L); UNS S31603
Матеріал мембрани: нержавіюча сталь 1.4435 (316L); UNS S31603
Шорсткість поверхні змочуваних частин, за винятком зварного шва: Ra ≤ 0,76 μm
Діаметр затискача: 50,5 мм

Максимальна температура процесу становить 80°С, при стерилізації 130°С.

Мембранний розділювач середовищ WIKA з клеповим приєднанням модель 990.52 для харчової, біохімічної та фармакологічної промисловості.

Матеріал частин, що контактує із середовищем, CrNi-сталь 316L.

Клемп відповідно до DIN 32676. Діаметр клеми 50,5 мм.

Модель 990.22: три-клемп.
Модель 990.52: клемп відповідно до DIN 32 676.
Модель 990.53: клемп відповідно до ISO 2852.

Передавальна рідина:

KN 62 рідина парафін (медична біла олія) та інші типи рідин.

Різні номінальні розміри роздільників:

DN25, 32, 40, 50, 65, 80, 100.

Можлива збірка розділювачів через капіляр, охолоджувальний елемент.
