Застосування.

Постійний контроль відповідних параметрів стану газу в закритих резервуарах.
Для внутрішнього і зовнішнього обладнання з ізоляцією SF6.

Особливості.

Високоточна сенсорна технологія.
Вихідний протокол Modbus® через інтерфейс RS-485.
Захист від проникнення IP65.
Довгострокова стабільність і характеристики електромагнітної сумісності.
Компактні розміри.

Опис

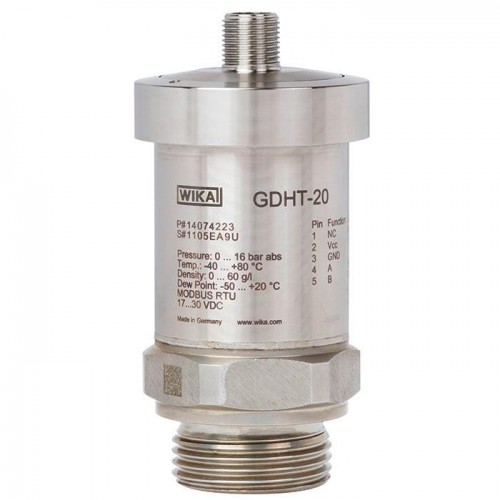

Перетворювач моделі GDHT-20 - це мультисенсорна система з цифровим виходом для вимірювання тиску, температури і вологості.

На основі цих виміряних значень можна визначити дані, пов'язані зі станом.

Постійний моніторинг

Датчик GDHT-20 розраховує поточну густину газу на основі тиску і температури за допомогою складного віріального рівняння в мікропроцесорі датчика.

Зміни тиску, спричинені тепловими ефектами, компенсуються і не впливають на вихідне значення.
Крім того, датчик GDHT-20 передає інформацію про вологість або точку роси, що дозволяє здійснювати моніторинг відповідно до вимог директив Cigré та стандартів IEC.

Польова шина Modbus®

Інтерфейс RS-485 забезпечує зв'язок за допомогою протоколу Modbus® RTU.

Вихідні параметри приладу та їх одиниці виміру можна конфігурувати і зчитувати відповідно до вимог.

Датчик GDHT-20 може бути вільно налаштований користувачем у відсоткових значеннях для будь-якої визначеної газової суміші, що складається з SF6, N2, CF, O2, CO2, 3M™ Novec™ 4710, He і Ar.

Розрахунок густини газу базується на методі парціального тиску окремих газових компонентів.
Значення вологості можуть бути виведені для газу SF6 і N2.

Стабільність сигналу

Завдяки своїй високій довготривалій стабільності, датчик не потребує технічного обслуговування і повторного калібрування.
В наслідок герметичного зварювальному шву і конструкції вимірювальної комірки без ущільнювальних елементів забезпечується постійна герметичність вимірювальної комірки.
