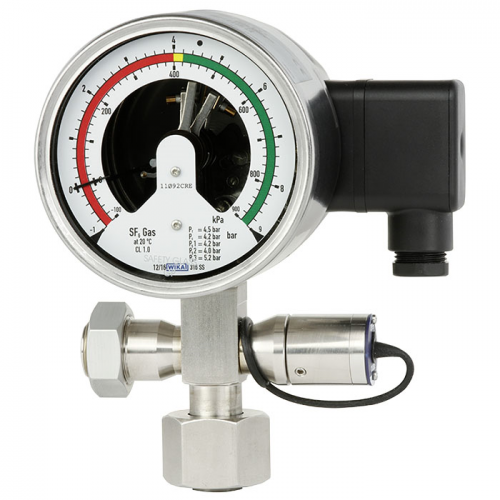

Датчик щільності елегазу модель GDM-100 виробництва WIKA (Німеччина).
Сфера застосування.
Прилад застосовують на елегазових установках високої та середньої напруги, датчик вимірює густину елегазу і видає сигнал.
Прилад WIKA GDM-100 виготовлений повністю з нержавіючої сталі, можливе заповнення корпусу рідиною або газом, діаметр 100 мм.
Корпус датчика густини елегазу повністю герметичний, є температурна компенсація, що забезпечує відсутність впливу зміни температури. Похибка WIKA GDM-100 становить 1% при температурі 20 °С і 2.5% при температурі -20 ... +60 °С.
Датчик густини може бути укомплектований трьома перемикаючими контактами з магнітним стисканням.
Можливо, замовити прилад із різними діапазонами тиску (від вакууму до 25 бар).
Особливості застосування
Правильна експлуатація високовольтного обладнання з елегазовим заповненням можлива тільки за умови підтримання певної щільності елегазу. Оператор установки може візуально зчитувати показники з дисплея приладу, а також завдяки наявності вихідних сигналів можливе автоматичне сповіщення про граничні рівні густини елегазу, що робить роботу безпечнішою і продуктивнішою.
Робоча температура навколишнього середовища датчик щільності елегазу WIKA GDM-100 має діапазон від -20 °С до +60 °С.
В стандартній версії радіальне розташування штуцера, можна замовити також аксіальне підключення до процесу.
Прилад в наявності на складі.

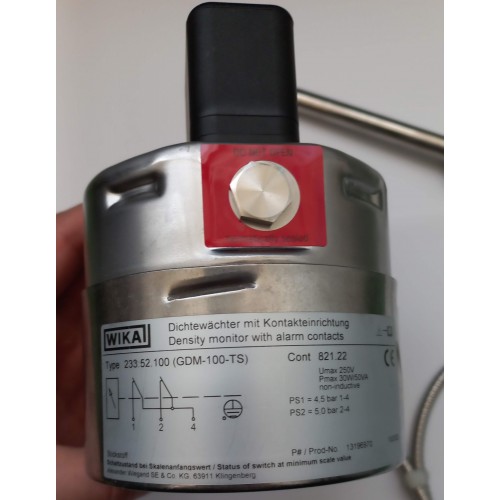

Манометр WIKA 233.52.100 (GDM-100-TS)
Тип наповнення: газовий;
Діаметр, мм: 100;
Максимальна похибка вимірювання, %: ±2,5 (при діапазоні температур навколишнього середовища): -20…+60;
Діапазон вимірювання, не менше, бар: 0-8; Калібрувальний тиск, бар: 5,5;
Контакт 1, бар: 4,5;
Контакт 2, бар: 5;
Ступінь захисту: IP65;
Технологічне з'єднання: радіальний вхід, G ½ B відповідно до EN 837.
Особливості:

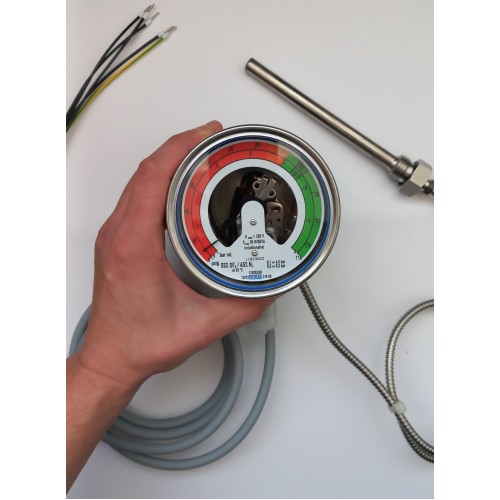

- температурний сенсор в захисній трубці L=1000 мм
- матеріал деталей: нержавіюча сталь;

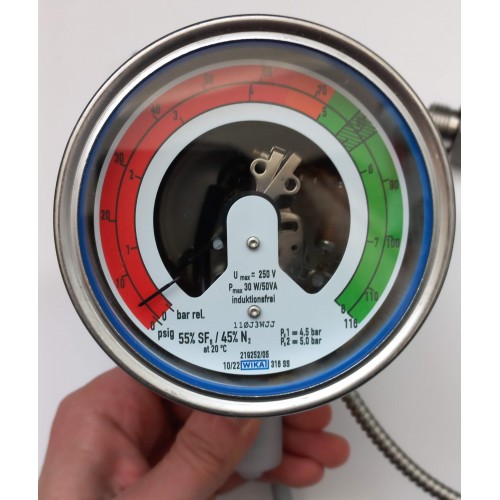

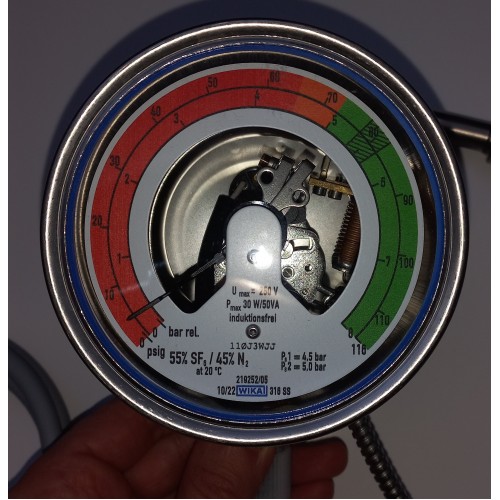

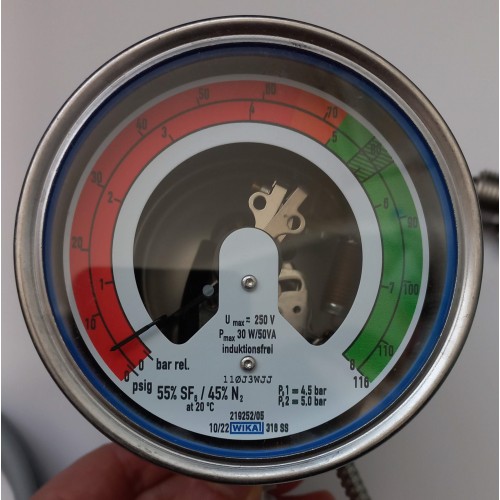

- вбудований циферблат з контактами сигналізації;
- вбудована температурна компенсація та герметичність.
кольорові дуги + 821.22, кабель 2 м.
