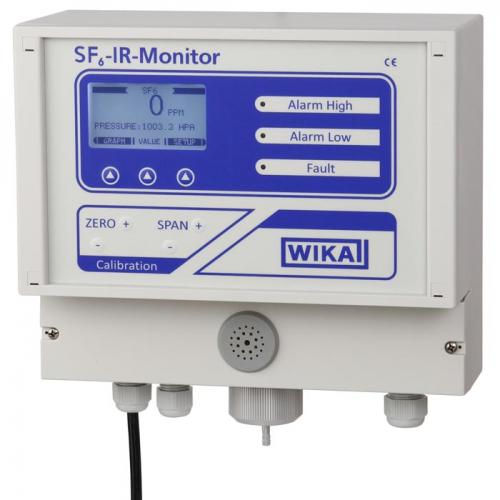

Стаціонарний прилад для контролю над викидами елегазу, модель GA35, виробництва WIKA (Німеччина).

Даний прилад призначений для безперервного відбору проб повітря з метою визначення наявності елегазу, прилад здійснює контроль на території до 250 м.кв.

Принцип дії.

Контроль відбувається за допомогою інфрачервоного датчика, регулятор витрати WIKA GA35 видає сигнал в разі несправності насоса, забивання фільтра, наявності певної концентрації елегазу SF6.

Камера з пробовідбірником встановлюється в нижньому місці, оскільки елегаз набагато важчий за повітря.

Прилад встановлюється в приміщеннях, де відбувається зберігання елегазу, проводяться роботи з обслуговуванням високовольтного елегазового обладнання.

В разі аварійної ситуації прилад видає гучний звуковий сигнал.

Також прилад має вихідні сигнали 4-20 мА, 0-20 мА, релейні виходи.

Регулятор витрати має діапазон вимірювання 0-2000 ppm об., роздільна здатність 5 ppm об.

Час прогріву приладу 1 хвилина, досягнення робочих характеристик можливе через 40 хв, пробовідбірник може комплектуватися шлангом з довжиною до 30 м.

Час відгуку WIKA GA35 менше 30 секунд, прилад рекомендовано калібрувати кожні два роки.

Датчик реагує тільки на елегаз і нечутливий до інших сполук.

Даний прилад встановлюється в ремонтних майстернях енергетичних підприємств і на інших майданчиках для своєчасної сигналізації технічного персоналу про наявність елегазу в повітрі.

Пробовідбірник легко під'єднується до контролерів, що дає можливість інтегрувати прилад у загальну систему автоматизації.

Стандартне виконання:

Прилад для контролю викидів елегазу
Модель: GA35
Тех. характеристики згідно з типовим листом: SP 62.06
Джерело живлення: 90...260 В, частота 50/60 Гц, 1 фаза, перем. струм
Робоча температура: 0...+45°C
Температура зберігання: -10...+60°C
Довжина шланга: 20 м
Габарити (Ширина х Висота х Глибина): 395 х 365 х 165 мм
Вага: Близько 3,5 кг
Комплект постачання: Посібник, сертиф.калібр, пробовідбірник із фільтром частинок
