Портативний компресор WIKA GTU-10.

Компресор WIKA модель GTU-10 використовується для відкачування і заповнення елегазом високовольтного обладнання.
Прилад безмасляного виконання, отже, унеможливлюється забруднення елегазу залишками масла.

Характеристики.

Вологозахист корпусу: IP 20

Температура зберігання: -20 ... +60 °C

Робоча температура: +5 ... 40 °C

Живлення: 230 В, 50 Гц

Вихідний тиск редуктора: 0 ... 16 бар

Максимальний тиск: 40 бар абс.

Продуктивність (витрата): 1.1 м3/год

Вага (1.1 м3/год / 1.8 м3/год): 30 кг / 35 кг

Принцип дії.

Компресор підключається з боку входу і виходу за допомогою відповідних шлангів і фітингів.

Після включення компресора газ SF6 транспортується від входу до виходу.

В процесі наростання тиску заповнення газ SF6 зріджується в резервуарі зберігання, мінімізуючи займаний об'єм.

Компресор автоматично відключається при досягненні 40 бар абс. і загоряється сигнальна лампа перевищення межі тиску.

Повторне ввімкнення приладу можливе в тому випадку, якщо тиск на виході впаде нижче 36 бар абс.

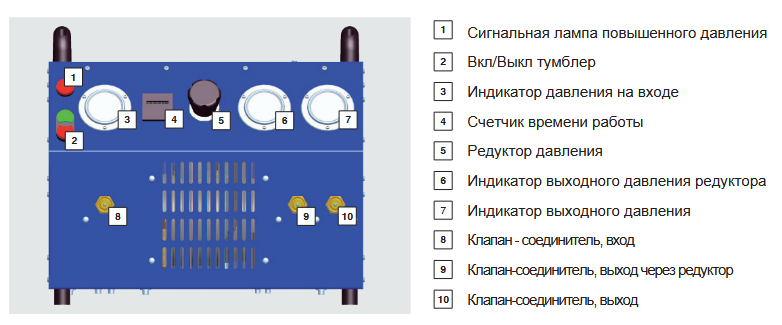

Залежно від виду вихідного клапана (10=вихід без редуктора або 9=вихід через редуктор) газ, що надходить в прилад, закачується в підключений до виходу резервуар через вихідний шланг.

Необхідний тиск заповнення може бути, таким чином, точно заданий за допомогою вбудованого редуктора тиску.

Приклад виконання компресорний модуля для елегазу SF6, GTU-10

Модель: GTU-10

Компресор SF6: 1,60 м³/год при 50 Гц; кінцевий тиск 40 бар абс.

Допустимий діапазон тиску: максимальний тиск на вході 40 бар абс.

Одиниця виміру: бар/PSI

Приєднання: DN8

Живлення: 230 В, 50 Гц, 1-ph AC

Штекерний роз'єм: джерело живлення, роз'єм CEE 7/7 (EU) безпосередньо до роз'єму IEC-60320 C14

Робоча температура: +5...+40°C

Температура зберігання: -20...+60°C

Розміри (Ш х В х Г): 498 x 441 x 337 мм

Вага: прибл. 30...35 кг
